Popis

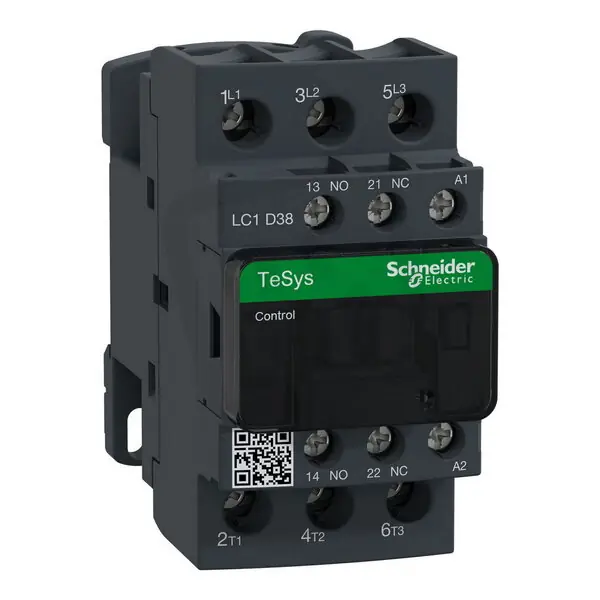

Schneider LC1D38B7 Stykač 38A 1’Z‘ +1’V‘ 24V 50/60Hz
Schneider LC1D38B7 stykač řady TeSys (LC1D) s EAN 3389110352092 a ovládacím napětím 24 V AC (50/60 Hz) má 3 spínací kontakty, 1 pomocný spínací a 1 pomocný rozpínací kontakt; provozní proud AC-3 (400 V) je 38 A (provozní výkon 18,5 kW).
Rozměry jsou 45 × 85 × 92 mm (šířka × výška × hloubka), hlavní obvod se připojuje šroubově a provozní napětí je 440 V AC (50/60 Hz), při AC-1 400 V 50 A a při AC-4 400 V 18 A.
Proč si vybrat tento stykač?
- Tento stykač patří do produktové řady TeSys (LC1D), určené pro průmyslové spínací aplikace.
- Je dimenzován pro jmenovitý proud 38 A, vhodný pro spínání běžných motorů a zátěží.
- Disponuje 3 hlavními spínacími kontakty pro třífázové zapojení.
- Obsahuje pomocné kontakty 1’Z‘ + 1’V‘ (1 pomocný spínací a 1 pomocný rozpínací kontakt) pro řízení a signalizaci.
- Řídicí napětí je 24 V AC (50/60 Hz), ovládání střídavým napětím.
- Provedení je nemodulární, tedy nejde o modulární typ.
Interní název produktu
LC1D38B7 St.38A 1Z +1V 24V
Podrobný popis produktuTeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 38 A/690 V AC-3 (18.5kW@400V). Poskytuje cívku 24 V 50/60 Hz, 1 Z + 1 V vestavěné pomocné kontakty (v zrcadlové certifikaci NC), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
