Popis

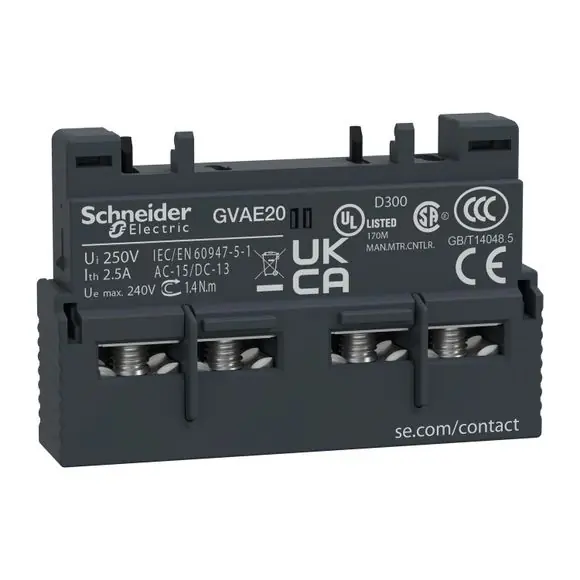

2Z mžikové pomocné kontakty. Určeno k provozu až do 2 A / 240 V AC a 1 A / 60 V DC. Pro instalaci na přední stranu jističe, připojení šroubovými svorkami. Prodává se v šaržích po 10 jednotkách.
Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), Green Premium (RoHs/Reach).
| řada | TeSys TeSys Deca |
|---|---|
| Krátký název zařízení | GVAE |
| typ produktu nebo součásti | Pomocný blok kontaktu |
| kompatibilita výrobku | GV2P GV2L GV2ME GV2LE GV2RT GV2LM GV3P GV3L |
| montážní poloha | Přední strana |
| složení kontaktů | 2 Z |
| [Ui] jmenovité izolační napětí | 300 V podle UL 508 300 V podle CSA C22.2 č. 14 250 V podle IEC 60947-1 |
|---|---|
| [Ue] jmenovité pracovní napětí | 24…240 V AC 24…60 V DC |
| [Ith] jmenovitý tepelný proud | 2,5 A |
| mechanická životnost | 100000 cykly |
| minimální spínací proud | 5 mA |
| minimální spínané napětí | 17 V |
| typ ochrany | Pojistka gG 10 A Jistič GB2CB06 10 A maximum |
| jmen. prac. výkon (VA) | 120 VA při 110120 V AC-15 – elektrická odolnost: 100000 cykly 120 VA při 230240 V AC-15 – elektrická odolnost: 100000 cykly 48 VA při 24 V AC-15 – elektrická odolnost: 100000 cykly 60 VA při 48 V AC-15 – elektrická odolnost: 100000 cykly |
| jmen. prac. výkon (W) | 15 W při 48 V DC-13 – elektrická odolnost: 100000 cykly 24 W při 24 V DC-13 – elektrická odolnost: 100000 cykly 9 W při 60 V DC-13 – elektrická odolnost: 100000 cykly |
| kroutící moment | 1,7 N.m šroubové svorky |
| výška | 11 mm |
| šířka | 45 mm |
| hloubka | 29 mm |
| hmotnost přístroje | 0,02 kg |
| barva | Tmavě šedá |
