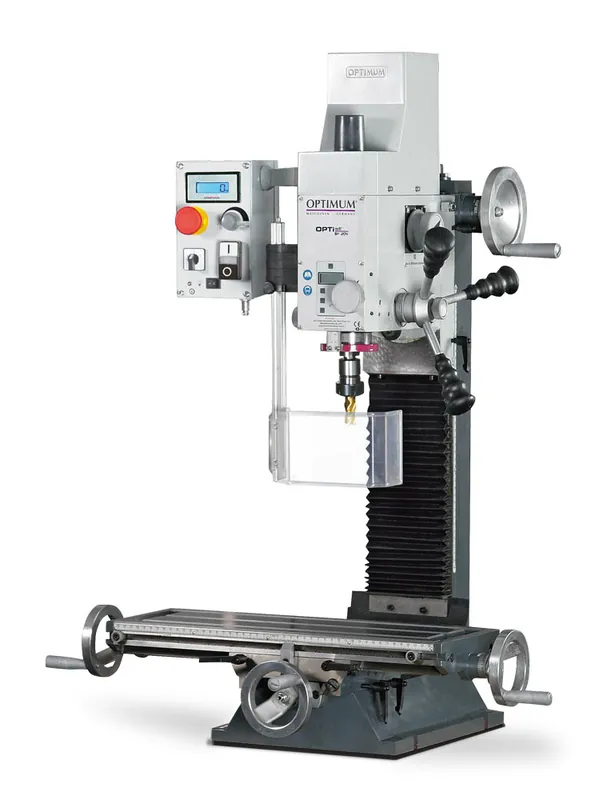

Kompletní specifikace Optimum OPTImill BF 20 Vario stolní frézka
Mimořádně stabilní vrtačko-frézky pro velmi přesnou, rychlou a bezpečnou práci. S elektronicky plynule regulovatelnými otáčkami vřetene a digitálním odečítáním zdvihu pinoly.
- Digitální zobrazení počtu otáček vřetene
- Digitální odměřování hloubky s přesností 0,01 mm, přepínání mm/palce
- Frézovací hlava sklopná o ±90° umožňující frézování a vrtání pod různým úhlem
- Stranově přestavitelný sloup rozšiřuje možnosti pojezdu při sklopené hlavě
- Mnohostranné použití, jednoduchá a přehledná obsluha
- Elektronicky nastavitelné otáčky vřetene 903 000 ot./min, pravý/levý chod
- Dobře přístupný bezpečnostní vypínač v krytí IP 54 s nulovým spouštěčem
- Všechny osy osazené ručním kolečkem s nastavitelným noniusem
- Kužel vřetene MK2 a osvětlení pracovního prostoru
- Vymezitelná vůle rybinových vedení ve všech 3 osách (pomocí klínových lišt)
- Precizní výrobek s mnoha zkušebními testy
- Vůle v pohybových šroubech lze vymezit maticí
| Technická data | |
|---|---|
| Rozměry pracovního stolu | 500 × 180 mm |
| T-drážky | velikost drážky | 12 mm |
| T-drážky | rozteč | 63 mm |
| Max. vrtací výkon | ocel | 16 mm |
| Trvalý vrtací výkon | ocel | 12 mm |
| Max. průměr stopkové frézy | 20 mm |
| Max. průměr čelní frézy | 63 mm |
| Max. vrtací hloubka | 50 mm |
| Kužel vřetene | MK2 / M10 |
| Vyložení | 170 mm |
| Rozsah posuvu – osa X | 280 mm |
| Rozsah posuvu – osa Y | 175 mm |
| Rozsah posuvu – osa Z | 275 mm |
| Otáčky | 903000 ot./min |
| Plynulá změna otáček | ano |
| Počet rychlostních stupňů | 2 |
| Max. vzdálenost vřetene a stolu | 370 mm |
| Posuv pinoly | 50 mm |
| Úhel naklopení frézovací hlavy | – 90 ° až + 90 ° |
| Příkon | 850 W |
| Elektrické připojení | 230 V |
| Rozměry (š × v × h) | 745 × 935 × 565 mm |
| Hmotnost | 103 kg |
Rozsah dodávky
| Utahovací tyč se závitem M10 |
| Redukce MK2 / B16 |
| Seřizovací nářadí |
