Popis

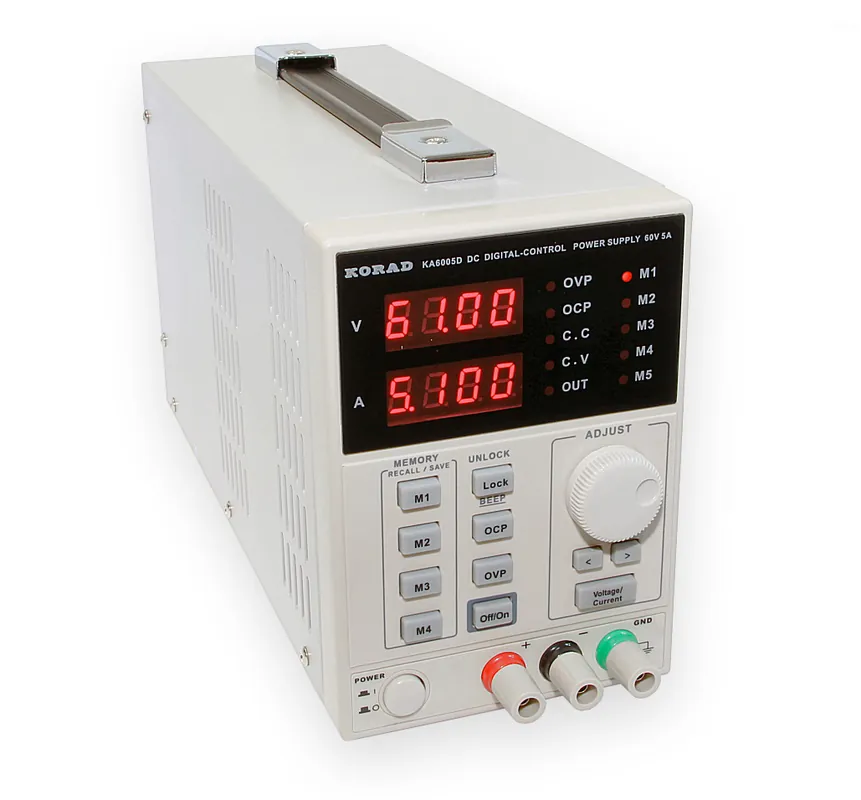

Transformátorový digitálně ovládaný laboratorní zdroj stejnosměrného proudu s možností velmi jemného ladění stabilizovaného napětí i proudu. Napětí zdroje je plynule nastavitelné od 0 po 60V po jedné setině Voltu; po tisícinách Ampéru – tedy po miliapmérech si volíte omezení proudu resp. proud v režimu konstantního proudu. Jelikož je řízení zdroje plně digitální, je nabízena i funkce uložení zvolených veličin do paměti.
K dispozici jsou 4 paměťové pozice. K vyvolání uložených údajů postačí stisknout tlačítko odpovídající paměťové pozice. Jestliže vaše potřeby pro napájení aktuální elektronické aplikace vyžadují zcela jiné nastavení zdroje než ty, které jsou uloženy v paměti, můžete použít pátou manuální pozici, která vám dovolí zdroj nastavit dle potřeb a neměnit přitom uložené hodnoty. Jestliže je ale pro vás užitečné využívat 5 paměťových pozic, může být i tato pozice využita jako trvale uložené nastavení. Přístup k tomuto nastavení se pak provádí stiskem tlačítka M4 a pootočením nastavovacího kolečka doprava.
Zdroj je vybaven ochranou proti zkratu i proti přetížení, ke kterému by mohlo eventuálně dojít při dlouhodobém maximálním odběru proudu při extrémně nízkém stabilizovaném napájecím napětí. Pro tyto případy je systém vybaven aktivním chlazením stabilizačních prvků pomocí ventilátoru. Zvlášť mohou být stiskem příslušných tlačítek aktivovány obvody ochrany proti přepětí OVP (Over voltage Protection) nebo ochrany proti překročení proudu (Over Current Protection), které jsou vhodné zejména při připojení indukční zátěže.
Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | lineární |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 10 mV |
| Rozlišení měřidla proudu (dílek) D= | 1 mA |
| Přesnost měření napětí | 0,5 % |
| Přesnost měření proudu | ± 0,5 % |
| Zvlnění napětí | < 1 mVrms |
| Zvlnění proudu | < 3 mArms |
| Galvanické oddělení od sítě | ano |
| Izolační odpor | 20M |
| Pracovní teplota | -10°C až 40°C |
| Hmotnost | 8 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 115-320-160 mm |
| Proud | 5 A |
| Napětí | 60 V |
| Váha balení [kg]: | 8.7 kg |
