Popis

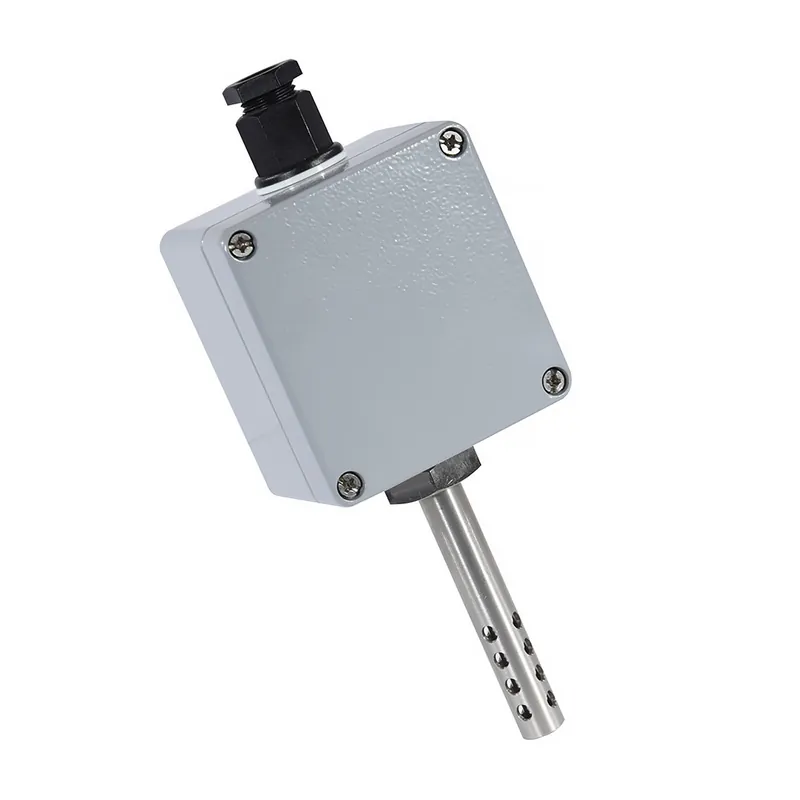

Odolné snímače teploty vzduchu OMEGA série EWSA nabízejí dokonalé řešení pro sledování teploty venku nebo v náročných prostředích. Plášťová odporová sonda (Pt100, Pt1000) o průměru 6 mm je umístěna ve středu vnější ochranné trubice o průměru 12,7 mm, která je vyvrtána pro zlepšení proudění vzduchu kolem snímače.
Připojovací terminál se 4 svorkami nebo převodník 4 až 20 mA jsou umístěny v pevném krytu z hliníkové slitiny s krytím IP65. Kabelový vývod je osazen na opačné straně krytu, než je vlastní snímač, a je vhodný pro kabely o průměru 2,5 až 6,5 mm.
SPECIFIKACE:
Rozměry:
Kryt: 80 x 75 x 58 mm
Snímač: délka 75 mm x průměr 12.7 mm
Kabelová průchodka: M20, Nylon, pro průměry kabelů od 2,5 do 6,5 mm
EWSA-PT100/PT1000:
Typ snímače: Thin film Pt100 / PT1000 třídy A, 4 vodičové zapojení
Rozsah okolní teploty: -50 až 100°C
Elektrické připojení: Šroubovací svorky
EWSA-PT100-TX:
Rozsah okolní teploty: -40 až 85°C při rel. vlhkosti 10 až 90%, nekondenzující
Standardní škálování výstupu: 4 mA / -25°C, 20 mA / 75°C
Elektrické připojení: Šroubovací svorky, 2 vodiče
Napájení: 10 až 30 Vdc, napájení ze smyčky
Maximální zatížení výstupu: [(V nap.zdroje-10)/20] k např. 700 @ 24V
