Popis

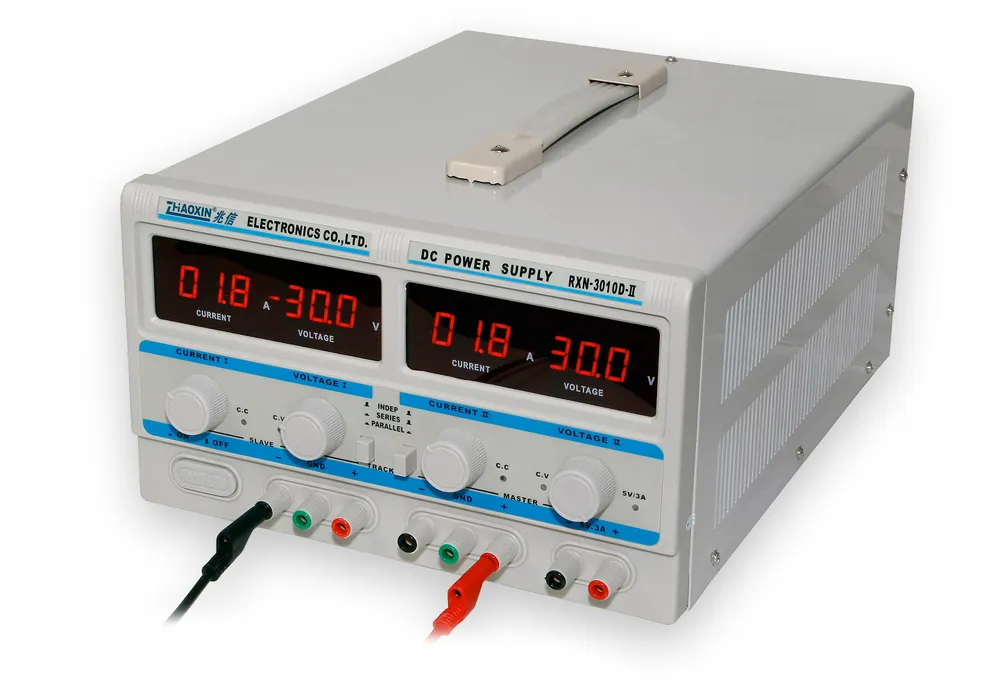

Dvojnásobný lineární regulovaný zdroj 2x030V/10A navíc s nezávislým zdrojem 5V/3A pro napájení řídících nebo pomocných obvodů. Oba zdroje jsou ovládány zcela nezávisle a stejně nezávislétedy galvanicky oddělené jsou i jejich výstupy. Pro sériové nebo paralelní spojování výstupů je uvnitř zdroje skupina relé, ovládaných dvojicí přepínačů (viz obrázek).
Kombinací tlačítek budou propojeny patřičné svorky nutné pro konfigurace: paralelní (030V/20A), sériové (060V/10A) nebo symetrické napájení ±(030)V/10A. O dostatečně dimenzovaném transformátoru vypovídá celková hmotnost zdroje, která činí 13,9kg. Velký průřez plechů transformátoru a dva chladící ventilátory dovolují trvalý odběr maximálního udaného proudu při jakémkoli nastaveném výstupním napětí.
Zdroj umí pracovat v režimech CV i CC; aktuální stav je indikován rozsvícením patřičných LED pod ukazateli proudu resp. napětí. Výstupy zdroje jsou galvanicky oddělené od zemnění. Zdroj je vybaven ochranou proti zkratu. Chlazení výkonového stabilizačního prvku zajišťují dva ventilátory s výduchem na zadní straně přístroje. Pro přesné a pohodlné nastavení napětí jsou oba kanály zdroje vybaveny víceotáčkovým potenciometrem.
V režimech spřažení zdrojůjak paralelním tak sériovém, jsou nastavovací potenciometry na levé části deaktivovány a o řízení přístroje se stará pravá „master“ část. Tím je zajištěn dokonalý souběh regulovaného napětí v režimu symetrického napájecího zdroje.
Parametry
| Laboratorní zdroj | |
|---|---|
| Připojení k počítači | ne |
| Počet kanálů | 3 |
| Symetrické napájení | ano |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Přesnost měření napětí | ± 1 % |
| Přesnost měření proudu | ± 2 % |
| Galvanické oddělení od sítě | ano |
| Hmotnost | 13.9 kg |
| Napájecí napětí | 230V/50Hz |
| Proud | 3 A10 A20 A |
| Napětí | 5 V30 V60 V |
| Váha balení [kg]: | 14.8 kg |
