Popis

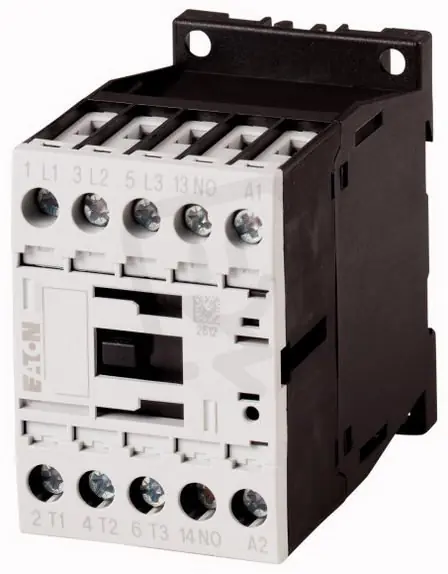

Eaton 290058 Výkonový stykač 15A/7,5kW AC-3,22A AC-1,1Z,Uc=230V/50HZ,240V/60HZ
Eaton 290058 výkonový stykač (EAN 4015082900588) je třípólový spínací prvek s 3 hlavními spínacími kontakty a 1 pomocným spínacím kontaktem, určený pro ovládací napětí střídavé 230 V/50 Hz (příp. 240 V/60 Hz).
Má provozní proudy AC-1 400 V: 22 A, AC-3 400 V: 15,5 A, provozní výkon AC-3 400 V: 7,5 kW, rozsah provozního napětí 24690 V AC, rozměry šířka 45 mm, výška 68 mm, hloubka 75 mm, hlavní obvod s šroubovým připojením a není modulární.
Proč si vybrat tento výkonový stykač?
- Určen pro ovládací napětí AC.
- Řídicí napájecí napětí při 50 Hz je 230 V a při 60 Hz 240 V.
- Má jmenovitý proud 15 A a spínací kapacitu pro motory do 7,5 kW (AC-3).
- Disponuje 3 spínacími kontakty a neobsahuje rozpínací kontakty (0).
- Jedná se o nemodulární provedení.
Interní název produktu
DILM15-10(230V50HZ) Stykač 15A/7,5kW,1Z
Podrobný popis produktuDILM15-10(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Není vhodné pro motory třídy účinnosti IE3.
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 15.5 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
