Popis

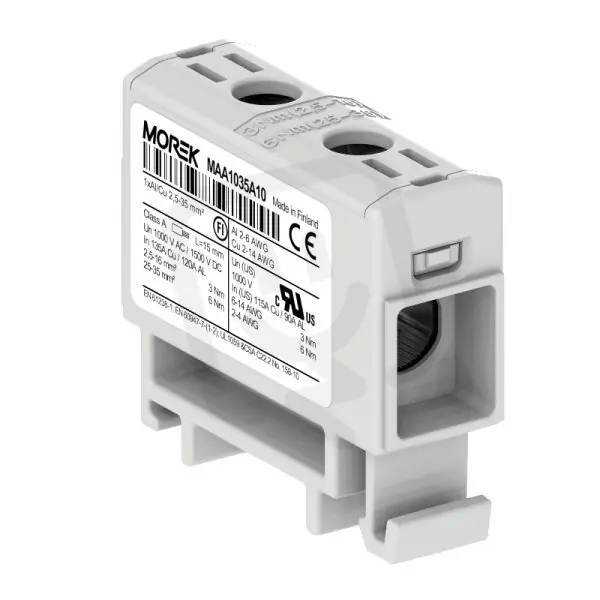

Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA1035A10
Univerzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm2 1000V šedá MOREK MAA1035A10 (EAN: 8595155051783) je určena pro montáž na lištu DIN 35 mm a nabízí 2 připojovací místa v šedém provedení.
Podporuje průřez vícežilového připojení 2,535 mm2 a průřez lanka 2,525 mm2, má jmenovitý proud 135 A, jmenovité napětí 1500 V a šroubové elektrické připojení.
Rozměry jsou 16 × 40 × 45 mm (šířka × výška × hloubka), izolační materiál je termoplast, fáze jsou interně propojené, ukončovací přepážka není požadována a provozní teplota je -25 až 80 °C.
Proč si vybrat tuto svorku?
- Kompatibilní s vodiči Al/Cu, vhodná pro připojení hliníkových i měděných vodičů.
- Jednopatrové provedení (1 patro) šetří místo v rozváděči.
- Poskytuje 2 připojovací místa pro snadné zapojení dvou vodičů.
- Umožňuje připojení vícežilových vodičů o průřezu 2,535 mm2.
- Pro laněný vodič je připojitelný průřez 2,525 mm2.
- Určena pro provozní napětí 1000 V.
Interní název produktu
Svorka OTL 35/1 šedá
Podrobný popis produktuUniverzální řadová svorka OTL 35-1xAl/Cu 2,5-35mm² 1500V šedá
Univerzální svorky OTL jsou určeny pro měděné a hliníkové vodiče.
Svorky jsou vhodné pro všechny typy Cu nebo Al vodičů do průřezu až 300 mm² v aplikacích do 1000 V AC / 1500 V DC.
Velmi praktické je jejich použití v místech, ve kterých dochází ke spojení vodičů z mědi a hliníku.
Měděné vodiče je možné do svorek OTL umístit i v počtu více kusů dle příslušného typu svorky.
Montáž je možná na standardní lištu DIN nebo na rovný pevný podklad.
Svorky jsou nabízeny v barevném provedení šedá, modrá, žluto-zelená, červená nebo černá.
Elektrovodná část je zhotovena z pocínovaného hliníku a izolační část z polyamidu PA66 (třída hořlavosti V-0 dle UL 94).
Upínací část ve tvaru profilu je speciálně vyfrézována tak, aby bylo zamezeno případnému vytažení vodiče.
Upínací šrouby jsou vyrobeny z pocínovaného hliníku a jejich kontaktní část je potřena stykovou pastou.
Pro dotažení upínacího šroubu je zapotřebí použití nástrčného šestihranného klíče.
Provozní teplota je v rozmezí -25 °C až +80 °C.
Stupeň krytí svorek OTL je IP 20.
Tyto svorky jsou certifikovány podle norem EN 60947-7-1:2009 a EN 61238-1:2003 a splňují požadavky třídy A.
