Popis

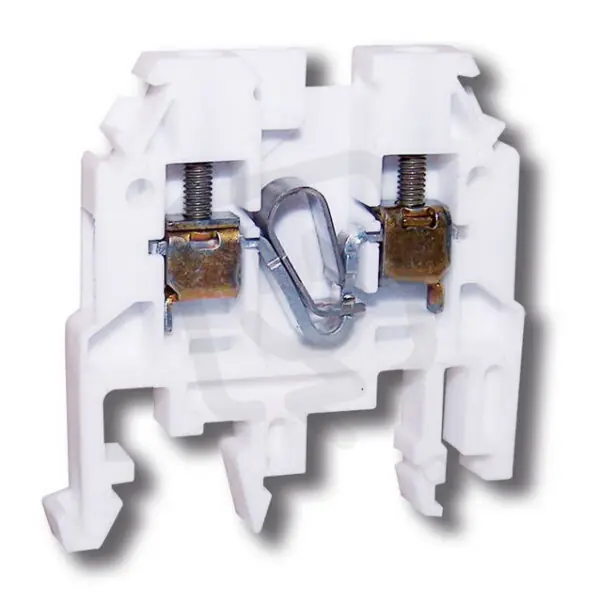

Řadová svorka RSA 2,5 A – bílá ELEKTRO BEČOV A121111
Řadová svorka RSA 2,5 A – bílá (EAN 8595155003133) je jednopatrová svorka s 2 připojovacími místy a šířkou 5 mm, určená pro montáž na DIN lištu/G-lištu.
Podporuje pevné i vícežilové vodiče v rozsahu 0,52,5 mm2 a lanko 0,51,5 mm2, má jmenovité napětí 1000 V a jmenovitý proud 24 A, připojení je řešeno šroubovým spojením a pro instalaci je nutná ukončovací přepážka; svorka nemá interně propojené fáze.
Těleso je z termoplastu (třída hořlavosti UL94 V0), provozní teplota je -40105 °C, výška 40,5 mm a hloubka 41,5 mm.
Proč si vybrat tuto svorku?
- Má jedno patro, vhodné pro jednoduché a přehledné zapojení.
- Poskytuje dvě připojovací místa, takže lze připojit dva vodiče do jedné sekce.
- Podporuje pevné i vícežilové vodiče s průřezem 0,52,5 mm², což zjednodušuje volbu vodičů v běžných instalacích.
- Pro laněné (flexibilní) vodiče je určen rozsah 0,51,5 mm², vhodný pro pružná připojení.
- Pro správné zakončení lišty je nutné použít ukončovací přepážku.
- Svorka je v bílé barvě, která dobře zapadne do světlých rozvaděčů a instalací.
Interní název produktu
Řadová svorka RSA 2,5 A – bílá
Podrobný popis produktuSvorka RSA 2,5 A BÍLÁ
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
