Popis

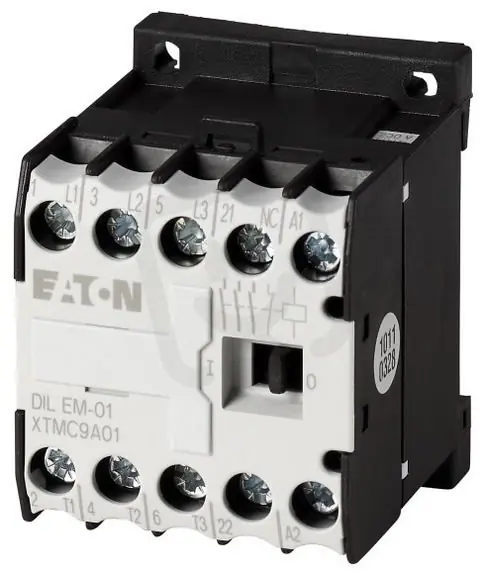

DILEM-01(230V50HZ,240V60HZ) Malý stykač 4kW 3pól+1V 230V/50HZ 240V/60HZ 051795
Malý stykač DILEM-01 (EAN 4015080517955) je třípólový se spínacím výkonem 4 kW a ovládacím napětím AC 230 V / 50 Hz nebo AC 240 V / 60 Hz.
Má 3 spínací kontakty a 1 pomocný rozpínací kontakt, připojuje se šroubově, pracuje v rozsahu 24690 V AC, při AC-3 400 V má provozní proud 9 A (v AC-1 22 A) a jeho rozměry jsou 45 × 52 × 58 mm.
Proč si vybrat tento stykač?
- Model: DILEM-01 v kompaktním provedení vhodném tam, kde je potřeba úspora místa.
- Určení podle výkonu: navržen pro spínání spotřeb do 4 kW.
- Napěťové a frekvenční provedení: 230 V / 50 Hz a 240 V / 60 Hz, tedy kompatibilní s běžnými napájecími sítěmi.
- Konfigurace kontaktů: disponuje 3 spínacími kontakty (bez rozpínacích kontaktů).
- Typ ovládacího napětí: ACurčen pro střídavé řídicí obvody.
- Modulární provedení: není modulární, což zjednodušuje přímou instalaci do rozváděče.
Interní název produktu
DILEM-01(230V50HZ) Malý stykač 4kW,1v
Podrobný popis produktuDILEM-01(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1R, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: DILE, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Druh proudu AC/DC: AC ovládání
