Popis

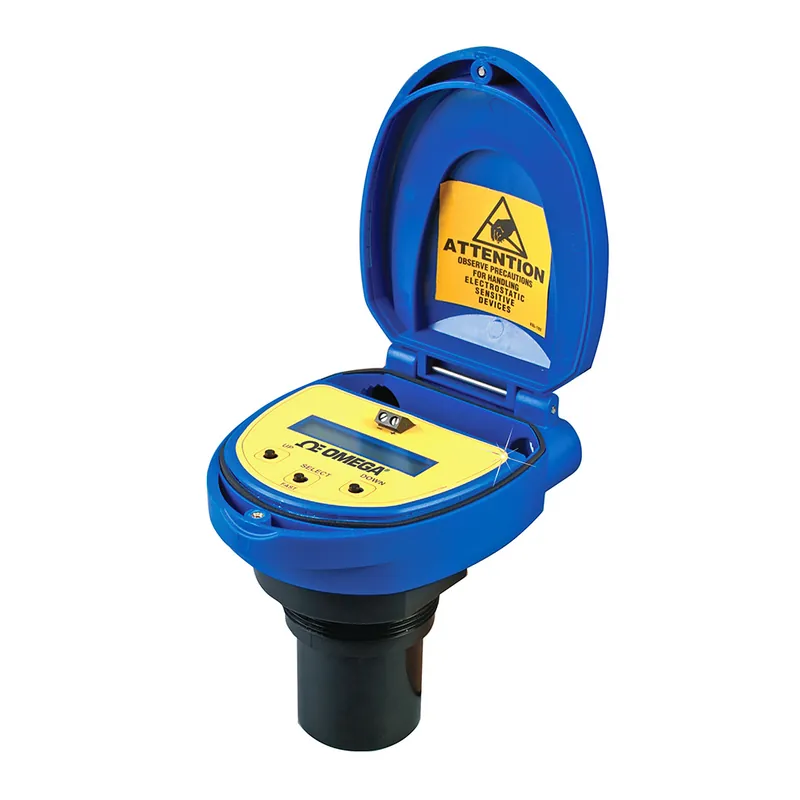

LVU800 je univerzální ultrazvukový snímač poskytující bezkontaktní měření hladiny až do 10 m a je vhodný pro vysoce čisté, korozivní nebo odpadní tekutiny. Kalibrační tlačítko má široké použití v aplikacích měření výšky hladiny různých médií, jako například různé druhy kapalin a sypkých materiálů (v bezprašném stavu).
Rozměry:
SPECIFIKACE:
Range:
LVU809: 10 cm to 3 m (4″ to 9.8′)
LVU816: 20 cm to 5.5 m(8″ to 18′)
LVU826: 20 cm to 8 m(8″ to 26.2′)
LVU832: 30 cm to 10 m(12″ to 32.8′)
Accuracy: ±0.2% of span
Resolution:
LVU809: 0.5 mm (0.019″)
LVU816/826: 1 mm (0.039″)
LVU832: 2 mm (0.078″)
Beam Width:
LVU809: 5 cm (2″) dia.
LVU816/LVU826/LVU832: 7.6 cm (3″) dia.
Deadband:
LVU809: 10 cm (4″)
LVU816: 20 cm (8″)
LVU826: 20 cm (8″)
LVU832: 30 cm (12″)
Display Type: LCD, 6-digit
Display Units: Inch, cm or percent
Display Mode: Air gap or liquid height
Memory: Non-volatile
Supply Voltage: 12 to 28 Vdc
Loop Resistance: 500 O @ 24 Vdc
Signal Output: 4 to 20 mA, 2-wire
Signal Invert: 4 to 20 mA or 20 to 4 mA
Calibration: Push button
Fail-Safety: Selectable 4 mA, 20 mA, 21 mA, 22 mA or hold
Process Temperature: -20 to 60°C (-7 to 140°F)
Temperature Compensation: Automatic
Electronics Temperature:n -40 to 71°C (-40 to 160°F)
Pressure: 30 psi (2 bar) @ 25°C, derated @ 1.667 psi (0.113 bar) per above 25°C
Enclosure Rating: NEMA 4X (IP65)
Enclosure Vent: Watertight membrane
Enclosure Material: PC/ABS FR
Transducer Material: PVDF
Process Mount:
LVU809: 1 NPT or 1″G
LVU816/LVU826/LVU832: 2 NPT or 2″ G
Mounting Gasket: FKM
Conduit Entrance: Dual, 1/2 NPT
Classification: General purpose CE compliance EN 61326 EMC
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
