Popis

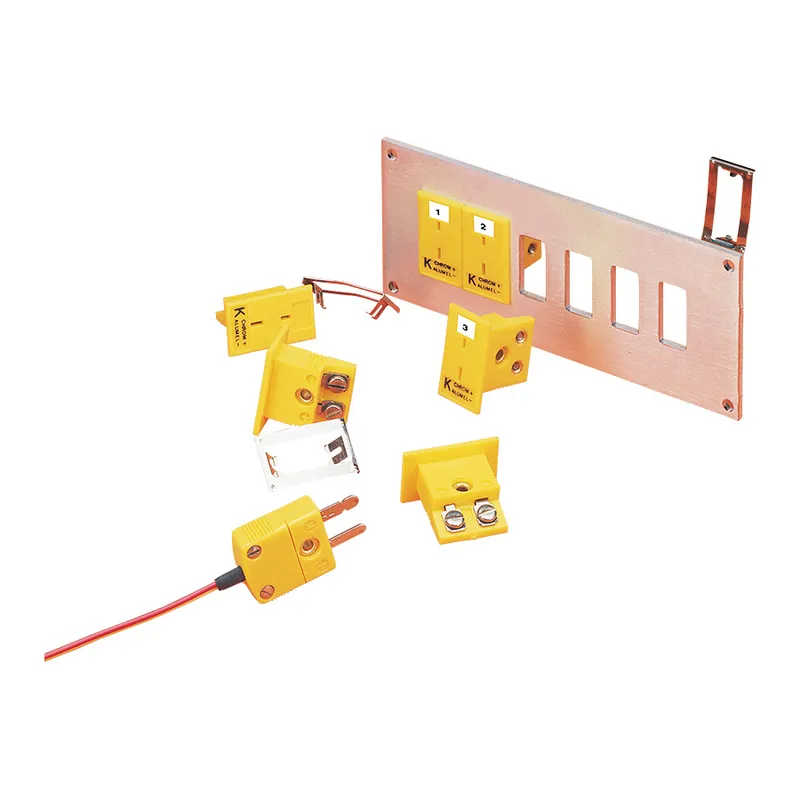

Miniaturní termočlánkové panelové zásuvky OMEGA série MPJ zabírají pouze poloviční plochu ve srovnání se standardními. Montáž se snadno provede nasunutím konektoru do obdélníkového výřezu v panelu a nasazením záskočné pojistky. Díky šikmo umístěným svorkám lze provést připojení vodičů i po zasazení konektoru do panelu.
Konektory MPJ jsou určeny i pro použití s Pt100 a termistory, vyberte nekompenzovaný typ U.
Montážní rozměry:
Požadovaný výřez: 8,1 x 16,7 mm
Horizontální středy: 14,3 mm
Minimální vertikální střed (řádek po řádku): 23,8 mm
(MPJ-K-F, MPJ-J-F, MPJ-T-F, MPJ-E-F, MPJ-R/S-F, MPJ-N-F, MPJ-C-F, MPJ-G-F, MPJ-D-F, MPJ-U-F)
Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
