Popis

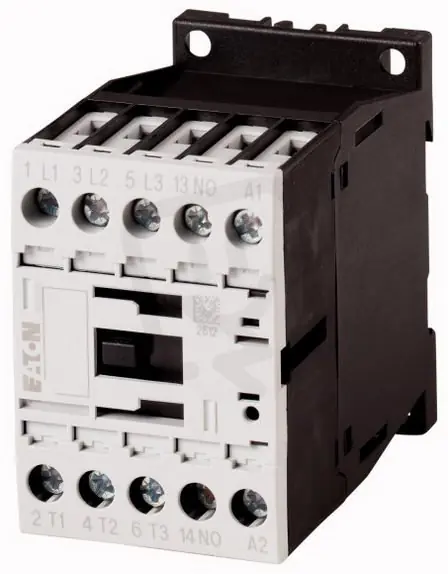

Eaton 276830 Výkonový stykač 12A AC-3,22A AC-1,1Z,Uc=230V/50HZ,240V/60HZ
Eaton 276830 Výkonový stykač (EAN 4015082768300) pro řízení střídavého napětí má řídící napětí 230 V/50 Hz (240 V/60 Hz), 3 spínací kontakty a 1 pomocný spínací kontakt.
Stykač je určen pro provozní proudy 22 A (AC-1, 400 V) a 12 A (AC-3, 400 V) s provozním výkonem až 5,5 kW (AC-3, 400 V) a 3 kW (AC-4, 400 V); hlavní obvod má šroubové připojení a rozměry 45 × 75 × 68 mm (Š×H×V).
Proč si vybrat tento výkonový stykač?
- Jmenovitý spínací proud pro provoz AC-3 činí 12 A.
- Jmenovitý proud pro režim AC-1 je 22 A.
- Typ ovládacího napětí je AC a řídicí napájecí napětí je 230 V (50 Hz) / 240 V (60 Hz).
- Pro spínání jsou k dispozici 3 spínací kontakty.
- Rozpínací kontakty nejsou přítomny (0).
- Nemá modulární provedení (ne).
Interní název produktu
DILM12-10(230V50HZ) Stykač 12A,1Z
Podrobný popis produktuDILM12-10(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI.., DILA-XHI(V).., Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012.
Druh proudu AC/DC: AC ovládání
