Popis

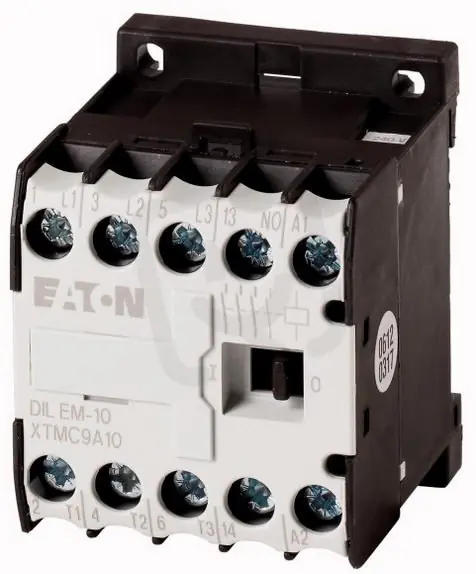

DILEM-10-G(24VDC) Malý stykač 4kW 3pól+1Z 24V DC EATON 010213
DILEM-10-G (24VDC) EATON EAN 4015080102137 je kompaktní 3pólový stykač s jedním pomocným spínacím kontaktem, ovládaný 24 V DC.
Má provozní výkon 4 kW (AC-3, 400 V) při 9 A, provozní napětí 24690 V AC, šroubové připojení a rozměry 45 × 58 × 54 mm (šířka × výška × hloubka).
Proč si vybrat tento malý stykač?
- Tento přístroj je malý stykač, vhodný tam, kde se požaduje kompaktní spínací řešení.
- Dovede přenést až 4 kW, takže je určen pro spínání menších výkonových zátěží.
- Disponuje 3 spínacími kontakty (3 póly) a nemá rozpínací kontakty, což zjednodušuje zapojení třífázových obvodů.
- Ovládací cívka pracuje na 24 V DC, tedy s stejnosměrným řídicím napětím běžným v automatizaci.
- Není modulárního typu, takže se montuje jako samostatná jednotka do rozvaděče nebo na lištu.
- Výrobce a typové označení: EATON 010213, pro snadnou identifikaci a objednání.
Interní název produktu
DILEM-10-G(24VDC) Malý stykač 4kW,1z
Podrobný popis produktuDILEM-10-G(24VDC)
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 – 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 – 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 – 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: DILEM, DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: DC ovládání
