Popis

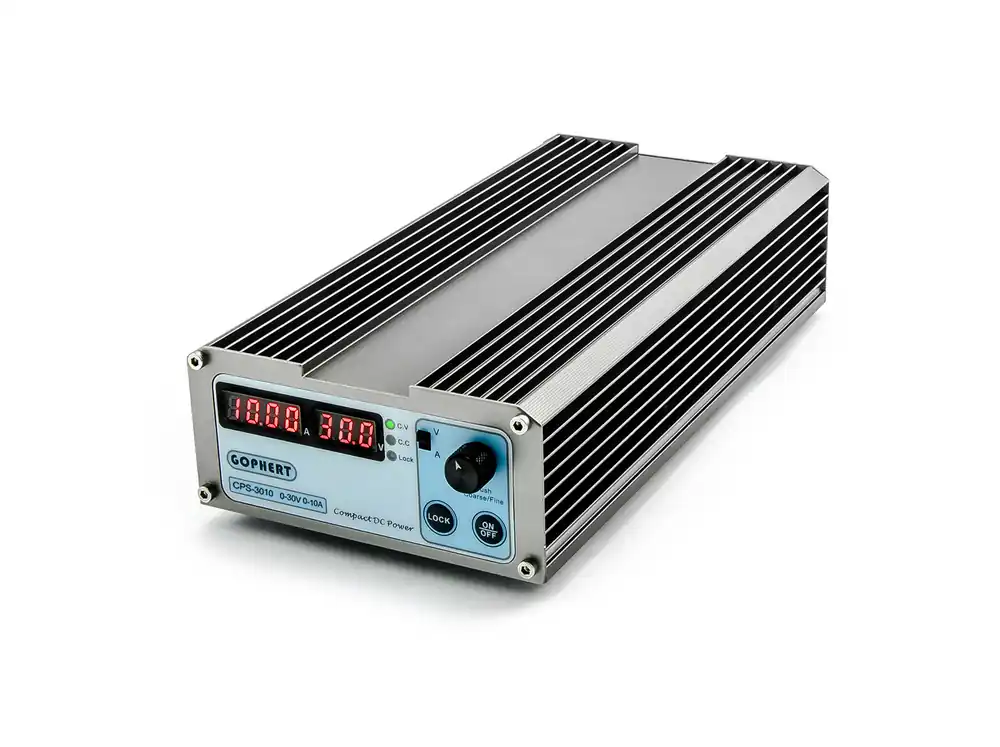

Spínaný stejnosměrný laboratorní zdroj Gophert CPS-3010 malých rozměrů s výstupním napětím 30V a proudem 10A pro aplikace s vyššími proudovými nároky a omezeným místem.
Zdroj CPS-3010 je mikroprocesorem řízený (MCU), disponuje velice jednoduchým ovládáním – krokovým regulátorem, kterým lze ovládat jak proud, tak napětí a zároveň volit desetinnou čárku, pro přesnější nastavení úrovní napětí a proudu. Pro přepínání ovládání mezi proudem a napětím slouží přepínač, umístěný vedle otočného regulátoru. Tento pulzní DC zdroj disponuje dvěma segmentovými displeji, čtyřmístným pro proud a třímístným pro napětí, nechybí mu ani zámek ovládání. Zdroj umí pracovat v režimech constant current (CV) a constant voltage (CV), aktuální stav je indikován led diodami po pravé straně displeje. Nechybí ani pokročilé funkce sledování OVP, sledování OCP, OTP, a ochraně proti zkratu na výstupu. Zdroj CPS-3010 lze provozovat v sítích 230V i 110V.
Celý zdroj je velice malých rozměrů, 121(š) – 64(v) – 270(h), snadno přenosný, váží pouhý 1kg, a celé šasi je z profilované hliníkové slitiny. Svými rozměry a zpracováním je ideální pro umístění do racku, servisních krabic, rozvaděčů, do míst, kde je málo prostoru a pro aplikace, kde je třeba zdroj často přenášet.Parametry
| Laboratorní zdroj | |
|---|---|
| Druh zdroje | spínaný |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage)CC (Constant Current) |
| Měřidla | digitální |
| Rozlišení měřidla napětí (dílek) D= | 10 mV |
| Rozlišení měřidla proudu (dílek) D= | 10 mA |
| Přesnost měření napětí | 0.3 % |
| Přesnost měření proudu | 0.3 % |
| Zvlnění napětí | 3 mVrms |
| Zvlnění proudu | < 100mA p-p |
| Galvanické oddělení od sítě | ano |
| Hmotnost | 1 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 121-64-270 mm |
| Proud | 10 A |
| Napětí | 30 V |
| Váha balení [kg]: | 1.1 kg |
