Popis

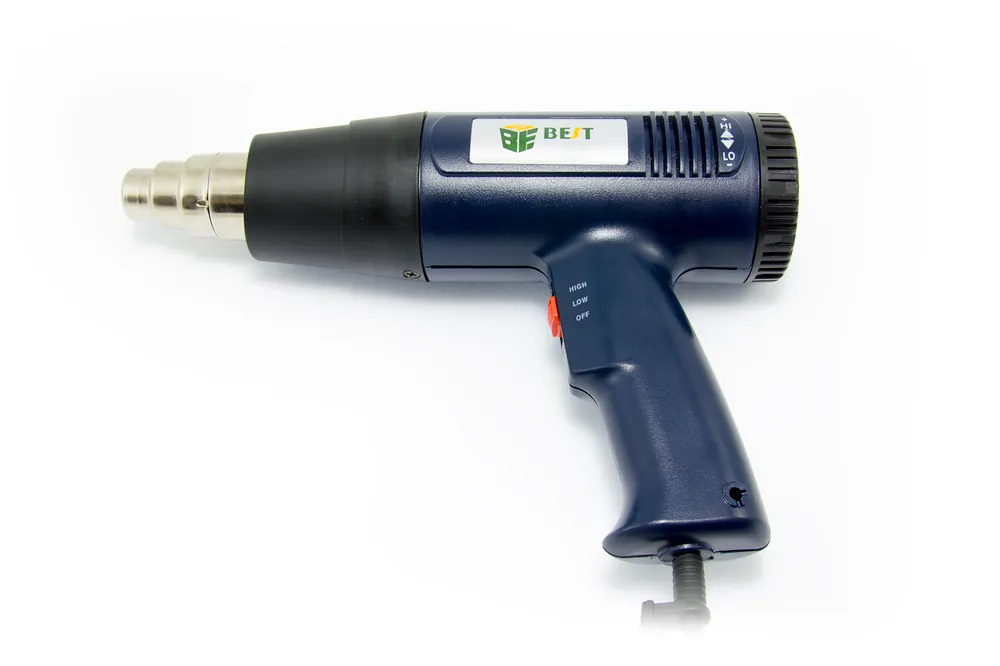

Horkovzdušná pistole s řízením teploty horkého vzduchu. Příkon topné spirály 1600W zaručuje rozsah regulace do vysokých teplot i při plném výkonu ventilátoru. Jedná se o flexibilní hotair systém použitelný jako opalovací pistole, svářečku plastů a jako horkovzduch pro rework velkorozměrných BGA obvodů. Kontrola teploty je esenciální zejména pro využití při sváření plastů. Klasická opalovací pistole nedisponuje systémem stabilizace teploty
Pro odpájení a zpětné připájení velkých BGA je kromě udržování teploty důležitý také výkon, který je nutný přenést na plochu čipu. Rework těchto BGA čipů je mimo možnosti klasických stolních hotairů s výkonem 500-600W a musí být využit mnohem výkonnější konvekční systém jako např tato pistole. Vzhledem k ploše čipu není nutné užití speciálních horkovzdušných nástavců zmenšujících průřez toku vzduchu a vystačíte s jedním, který je součástí dodávky. Jedná se o redukci kruhového průřezu z cca 29 mm na 18 mm.
Klasická opalovací pistole nedisponuje systémem stabilizace teploty a její použití pro mnoho aplikací citlivějších na teplotu je její použití znemožněno. Horkovzdušná pistole BST-3A přináší možnost přenést díky vysokému výkonu ventilátoru velké množství tepla na povrch ofukovaného předmětu a současně nabízí jednoduchou možnost kontroly nad maximální teplotou horkého vzduchu únosnou pro daný materiál. Tato skutečnost rozšiřuje použití tohoto typu nástroje a vyplňuje mezeru mezi klasickými rework stanicemi a klasickými opalovacími pistolemi.
Regulace otáček ventilátoru je dvoustupňová a provádí se kolébkovým přepínačem na rukojeti. Nastavení výstupní teploty je možné kdykoli během provozu měnit otáčením zadní krytky jak ukazuje jeden z obrázků. Změna se okamžitě projeví na výstupní teplotě vzduchu.
Parametry
| Horkuvzdušná stanice | |
|---|---|
| Typ | přenosné |
| Výkon horkovzdušné spirály | 1600 W |
| Ovládání teploty vzduchu | analogový (potenciometrem) |
| Ukazatel teploty horkého vzduchu | ne |
| Rozsah regulace teploty horkého vzduchu | 60 – 600 °C |
| Stabilizace teploty | řízením výstupního výkonu (bez měření teploty) |
| Typ generátoru foukaného vzduchu | turbína |
| Průtok vzduchu (regulovatelný) | 250 – 500 l/min |
| Ovládání průtoku vzduchu | digitální (tlačítky) |
| Ukazatel průtoku vzduchu | ne |
| Funkce prodloužení životnosti spirály horkého vzduchu | ne |
| Mikropájka | ne |
| Desolder | ne |
| Odsávání zplodin od hrotu mikropájky | ne |
| Vakuová pinzeta | ne |
| Předehřev | ne |
| Laboratorní zdroj | ne |
| Hmotnost stanice [kg] | 0.8 kg |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | délka 250 mm, průměr 75 mm |
| Váha balení [kg]: | 0.82 kg |
