Popis

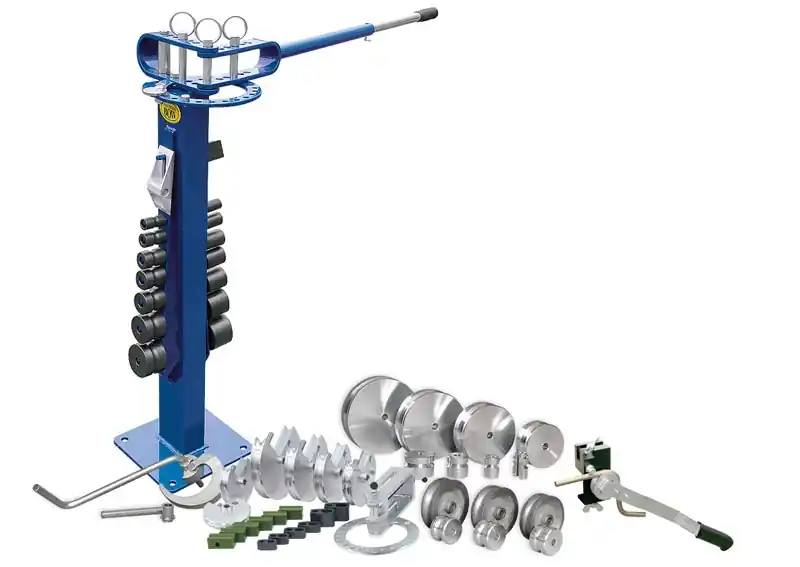

Kompletní specifikace OH 010 Univerzální ohýbačka SET 3 BOW – 1010930
Velmi výhodná cena za ohýbací komplet obsahující OH 010, 011, 031, topenářské rolny 010-150 a příčné rolny 010-180.
HMOTNOST SESTAVY 132 kg
Rozsah dodávky
| Univerzální ohýbačka OH 010 |
| Rolny příčné pro OH 010 – sada 010-180 |
| Upínací podložka pro OH 010 |
| Stavitelný doraz pro OH 010 |
| Tvarovací přípravek na spirály TP 011 |
| Držák tvarovacího přípravku 011 |
| Zkrucovačka ZK 020 |
| Ohýbačka trubek OH 031 – rozšíření OH 010 |
| Ohýbačka trubek kombi OH 040 |
| Mezideska pro OH 030 |
| Topenářské kladky pro OH 010 |
POPIS OHÝBAČKA OH 010
Slouží k ohýbání materiálů plochých, čtyřhranných a kruhových průřezů a silnostěnných topenářských trubek. Poskytuje skutečně ekonomický způsob ohýbání běžných tvarů a ohybů.
- Ohýbací hlava s pákou je odnímatelná a snadno přenosná; pomocí upínací podložky (obj. č. 1010 250.W) je možno ji upnout do svěráku na různých pracovištích, v servisních vozech apod.
- Možno ohýbat jednoduché i složité tvary, ohyby až do 180°, různé uzavřené tvaryto vše zastudena.
- Pro zajištění přesnosti při sériové výrobě slouží úhlový doraz.
- V kombinaci s tvarovacím přípravkem umožňuje ohýbačka výrobu ozdob ných mříží, zahradního nábytku nebo deko rač ních prvků do interiérů i exteriérů.
- Již více jak dva tisíce spokojených zákazníků v celé Evropě.
- Výsuvná páka pro větší ohýbací sílu.
- Tuhý stojan se základnou pro ukotvení stroje.
- Made in Olomouc
| Technická data | |
|---|---|
| Max. rozměry materiálu | |
| Kulatina | Ø 16 mm |
| Betonářská ocel | Ø 14 mm |
| Čtyřhranná ocel | 16 × 16 mm |
| Pásová ocel – rádiusový ohyb | 10 × 50 mm |
| Pásová ocel – ostrý ohyb | 6 × 50 mm |
| Hmotnost | 32 kg |
| Stojan |
| Ohýbací páka |
| Sada hladkých rolen Ø 24, 30, 37, 43, 49, 62 a 75 mm |
| Sada tvarových rolen Ø 24, 30, 37, 43, 49, 62 a 75 mm |
POPIS sady pro ohýbání tenkostěnných trubek OH 031
Sestava dílů z ohýbačky OH 030 umožňující ohýbání tenkostěnných trubek na ohýbačce OH 010.
- Umožňuje ohýbání tenkostěnných trubek při použití jednoho stojanu
- Instalace se provede výměnou ohýbacích hlav na stojanu modelu 010
- Je vhodná tam, kde je třeba šetřit pracovní prostor, nebo kdy nevadí častější seřizování
- Rozměry segmentů jako u modelu 030
- Lze použít i na elektrické ohýbačce model 060
| Technická data | |
|---|---|
| Max. tloušťka stěny – ocel | 2 mm |
| Vnitřní poloměr ohybu | 4 × Ø trubky |
| Hmotnost | 31 kg |
| Položky |
|---|
| Segmenty 6 ks v průměrech 14, 16, 18, 20, 22, 25 mm |
POPIS Tvarovacího přípravku na spirály TP 011
Spirálový tvarovací přípravek TP 011 umožňuje velmi jednoduchým způsobem zhotovovat tvarové ohyby na pásovině, kulatině a čtyřhranu z materiálu vhodného k tváření (žíhaného). Je určen pro použití na ohýbačce profilů 010 a ohýbačce topenářských trubek 012.
Součástí dodávky je pouze tvarovací přípravek, nikoli ohýbačka profilů 010 nebo 012.
| Technická data | |
|---|---|
| Max. rozměry materiálu | |
| Pásová ocel – rádiusový ohyb | 5 × 25 mm |
| Kulatina | Ø 5 mm |
| Čtyřhranná ocel | 5 × 5 mm |
| Hmotnost | 3 kg |
POPIS Topenářské kladky pro OH 010
Používají se pro ohýbání topenářských a instalatérských trubek rozměrů G 3/8, G 1/2, G 3/4 za studena. Pro jeden rozměr je potřebná vždy sada (2 kusy) kladek.
| Technická data | |
|---|---|
| Vnitřní poloměr ohybu | G 3/8-102 mm, G 1/2-108 mm, G 3/4-112 mm |
| Hmotnost | 15 kg |
POPIS Rolny příčné pro OH 010 – sada 010-180
Používají se pro ohýbání pásové oceli na plocho o šířce až 50 mm a tloušťce 7 mm a pro ohyb čtyřhranné oceli až do rozměru 16 × 16 mm s ohybem napříč.
- Tato sada je určena pro práce při uměleckém zámečnictví, ale je vhodná i pro běžné zámečnické práce. Sada se skládá z osmi kladek. Rozšiřuje možnosti ohýbačky o tyto průměry:ø 110, 150, 175 a 200 mm.
| Technická data | |
|---|---|
| Hmotnost | 33 kg |
POPIS Ohýbačka trubek kombi OH 040
Výborný pomocník při ohýbání trubek z žíhaných ocelových, mosazných a měděných materiálů.
- Je neobyčejně mobilní a pohotová, má minimální rozměryvejde se do pracovní brašny s nářadím
- Upnutí je možné přímo na desku pracovního stolu pomocí vestavěné upínky, nebo je možné upnutí do čelistí svěráku
- Obsahuje sadu 4 kusů výměnných kladek, kolem kterých se provádí ohyb trubek pomocí páky
- Obrácená část páky slouží jako klíč k uvolnění kladky při její výměně za jinou
- Umožňuje i upnutí materiálu při jeho řezání na potřebnou délku, nahrazuje tedy svěrák
- Ohyb je možný až o 180° ve všech rovinách, tedy i prostoru
- Je vhodná pro pracovníky montážních provozů při montáži hydraulických rozvodů, pro instalatéry, automechaniky, zámečníky apod.
- Made in Olomouc
| Průměr trubky | Vnitřní poloměr ohybu |
|---|---|
| 56 mm | 15 mm |
| 8 mm | 16 mm |
| 10 mm | 20 mm |
| 12 mm | 20 mm |
| Technická data | |
|---|---|
| Max. tloušťka stěny – ocel | 2 mm |
| Max. tloušťka stěny – ostatní materiály | 1,5 mm |
| Max. úhel ohybu | 180 ° |
| Hmotnost | 3 kg |
|
Položky |
|---|
| Sada kladek pro trubky pr. 56, 8, 10, 12 mm |
POPIS Upínací podložka pro OH 010
Slouží k upnutí demontované sestavy dělící hlavy ve svěráku. Podložka umožňuje přenosné použití ohýbačky, aniž bychom byli nuceni demontovat a přenášet stojan. Používá se také jako zvláštní příslušenství k ohýbačce tenkostěnných trubek OH 030. (BEZ SVĚRÁKU NA OBRÁZKU)
POPIS Mezideska pro OH 030
Použití mezidesky umožňuje náročnější prostorové ohybyposouvá jednoduchým způsobem osu ohýbání mimo stojan.
POPIS Držák tvarovacího přípravku 011
Umožňuje použití přípravku i těm zákazníkům, kteří nevlastní univerzální ohýbačku model 010.
POPIS Stavitelný doraz pro OH 010
Je univerzální stavitelný doraz, který slouží k zabezpečení stejného výškového a délkového zasunutí materiálu do stroje při sériovém ohýbání. Celková délky 445 mm.
POPIS Zkrucovačka ZK 020
Slouží ke zkrucování materiálů obdélníkových a čtvercových průřezů. Poskytuje komfortní a velice jednoduchý způsob zkrucování v různých délkách.
- Může se umístit na každé desce pracovního stolu, popřípadě na individuálně zhotoveném stojanu
- Je přenosná, po jedno duché demontáži zabere velmi malý prostor
- Umožňuje výrobu ozdobných prvků po užitelných při výrobě ozdobných mříží, zahradního nábytku a pod.
- Upínací hlava i jezdec jsou průchozí, takže délka tvářeného materiálu není prakticky omezena
- Made in Olomouc
| Max. rozměry materiálu | |
| Pásová ocel – rádiusový ohyb | 5 × 25 mm |
| Čtyřhranná ocel | 12 × 12 mm |
| Rozměry | 810 × 810 × 1080 mm |
| Hmotnost | 6 kg |
