Popis

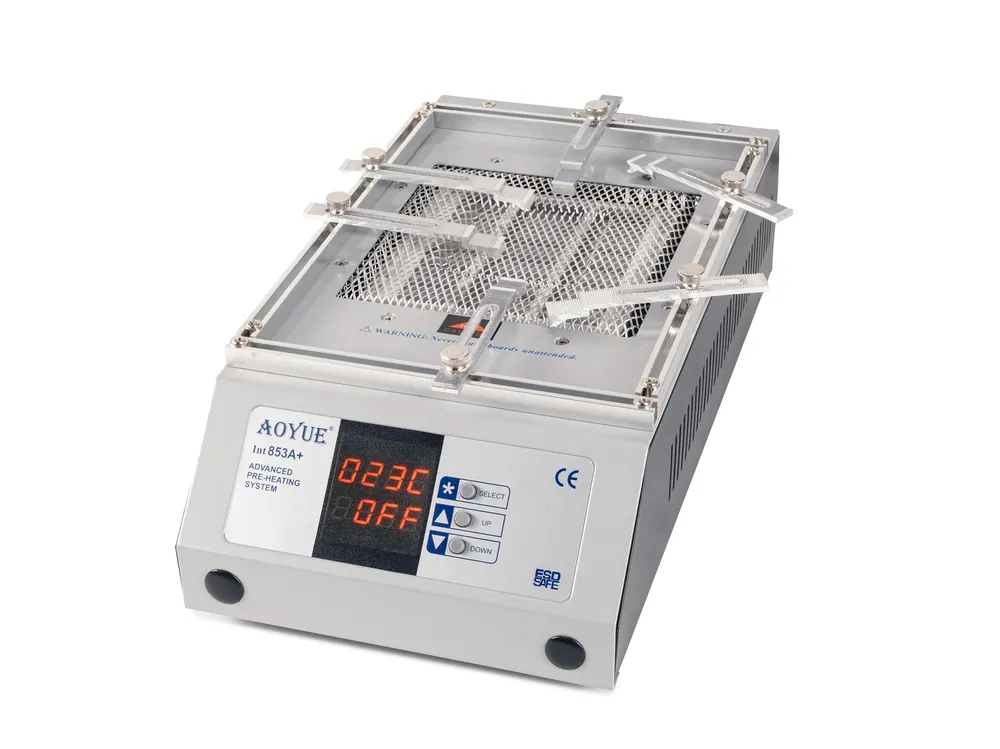

Aoyue 853A+ je celokovový mikroprocesorem řízený infračervený předehřevový / podehřevový systém s univerzálním držákem desek plošných spojů (PCB). K ohřevu PCB je použit Quartzový IR topný prvek s rychlým nástupem teploty, u kterého lze digitálně regulovat teplotu v rozmezí 80 – 380 °C.
Aoyue 853A+ je předehřev, který je vhodný k reworku jednostranných i oboustranných DPS, pro rework BGA a micro BGA čipů, QFP, PLCC, SOJ, SOP, malých SMD a dalších prvků a lze použít jak pro olovnaté, tak bezolovnaté (lead free) pájení. Pro upevnění desky plošných spojů (DPS) je stanice vybavena precizním držákem PCB, do kterého lze pohodlně uchytit PCB všech tvarů. Propracovaný systém otočných a výsuvných rychloupínacích ramínek dokáže bez problémů uchytit i kruhové nebo oválné PCB. V případě potřeby lze držák rozšířit dalšími úchyty PCB.
Preheater se využívá jako doplňkový nástroj pro pájení větších čipů jakoukoli technologií. Předehřevovou stanici Aoyue 853A+ lze využít v kombinaci s klasickým horkovzdušným letováním nebo s infra technologií (jako doplněk k infra pájce). Tím, že se deska plošných spojů nahřeje na výrazně vyšší teplotu, než je teplota pokojová, se podstatně urychlí práce při odletování i opětovnému osazení všech typů součástek. Díky ohřevu DPS se minimalizuje tepelná zátěž komponentů, které osazujete, neboť celá operace trvá kratší dobu a není nutné nastavovat tak vysokou teplotu horkého vzduchu nebo tak vysoký výkon infrapájky, který by mohl poškodit pájené komponenty.
Parametry
| Předehřev | |
|---|---|
| Výkon | 500 W |
| Plocha ohřevu | 110 x 110 mm |
| Ukazatel teploty | digitální (displej) |
| Ovládání teploty | digitální (tlačítky) |
| Rozsah regulace teploty | 80 – 380 °C |
| Infra zářič | Quartz |
| Rozměry (šířka – výška – hloubka) [mm] | 190-155-265 mm |
| Hmotnost | 1.85 kg |
| Napájecí napětí | 230/50Hz |
| Váha balení [kg]: | 2.365 kg |
