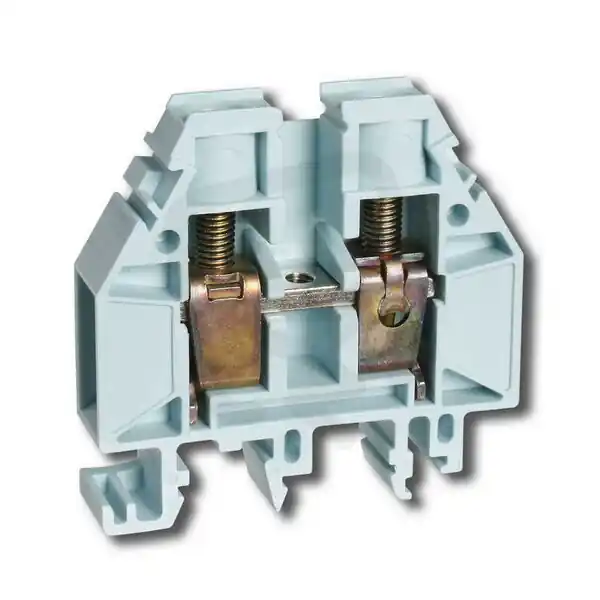

Řadová svorka RSA 16 A – světle modrá ELEKTRO BEČOV A161126
Řadová svorka RSA 16 A – světle modrá ELEKTRO BEČOV A161126 (EAN 8595155001825) v barvě modré je určena pro montáž na DIN lištu/G-lištu.
Má 2 připojovací místa na 1 patro se šroubovým připojením, připojitelný průřez vícežilového i laněného vodiče 1,516 mm2 a pro pevný vodič 1,525 mm2, jmenovité napětí 1000 V a jmenovitý proud 76 A.
Rozměry jsou šířka 12,1 mm, hloubka 53 mm, výška 51,5 mm, izolace z termoplastu (UL94 V0), provozní teplota -40105 °C, vyžaduje ukončovací přepážku, bez ochrany proti výbuchu Ex e a bez interního propojení fází.
Proč si vybrat tuto řadovou svorku?
- Dodává se v modré barvě.
- Má jednopatrovou konstrukci.
- Poskytuje dvě připojovací místa pro snadné napojení vodičů.
- Pro správné ukončení řady je nutná ukončovací přepážka.
- Podporuje vícežilové a laněné vodiče v rozsahu 1,516 mm².
- Umožňuje připojení pevných vodičů o průřezu 1,525 mm².
Interní název produktu
Řadová svorka RSA 16 A – světle modrá
Podrobný popis produktuSvorka RSA 16 A SM
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
