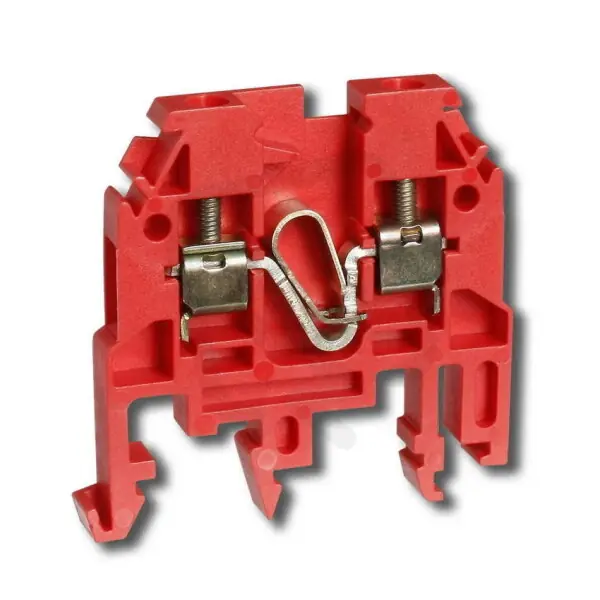

Řadová svorka RSA 2,5 A – červená ELEKTRO BEČOV A121161
Řadová svorka RSA 2,5 A – červená (EAN 8595155003188) má 1 patro s 2 připojovacími místy, šroubové připojení a je určena pro průřezy vodičů 0,52,5 mm² (pevné i vícežilové) a lanka 0,51,5 mm²; jmenovité hodnoty jsou 1000 V a 24 A při šířce 5 mm.
Svorka se montuje na DIN lištu / G-lištu, těleso má izolaci z termoplastu s třídou hořlavosti UL94 V0, rozměry výška 40,5 mm / hloubka 41,5 mm, pracuje v rozsahu -40 až 105 °C, vyžaduje ukončovací přepážku a není vybavena ochranou Ex ani vnitřním propojením fází.
Proč si vybrat tuto řadovou svorku?
- Má jednopatrovou konstrukci, která je vhodná pro montáž na standardní lištu.
- Nabízí 2 připojovací místa pro snadné zapojení dvou vodičů.
- Je určena pro pevné vodiče s průřezem 0,52,5 mm2.
- Podporuje vícežilové připojení v rozsahu 0,52,5 mm2.
- Umožňuje připojit laněné (pramenité) vodiče o průřezu 0,51,5 mm2.
- Vyžaduje použití ukončovací přepážky pro správné zakončení řady.
Interní název produktu
Řadová svorka RSA 2,5 A – červená
Podrobný popis produktuSvorka RSA 2,5 A ČV
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
