Popis

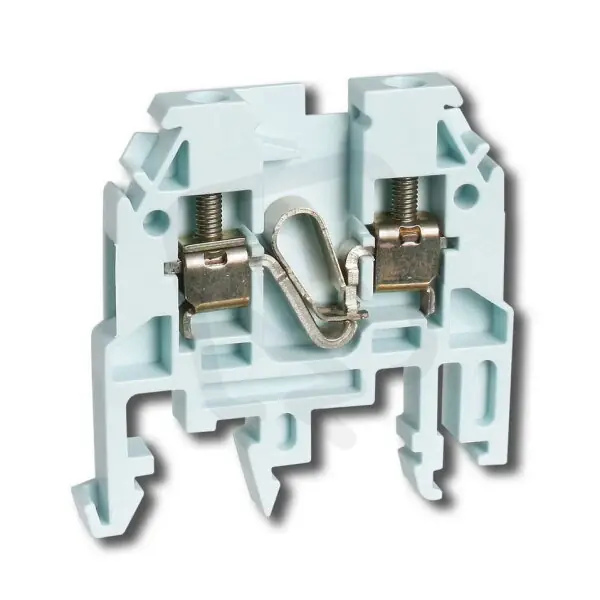

Řadová svorka RSA 2,5 A – světle modrá ELEKTRO BEČOV A121121
Řadová svorka RSA 2,5 A světle modrá (EAN: 8595155003140) nabízí 2 připojovací místa a kompaktní šířku 5 mm pro montáž na DIN lištu/G-lištu.
Umožňuje připojení pevného i vícežilového vodiče v rozsahu 0,52,5 mm² (laněný vodič 0,51,5 mm²) pomocí šroubového připojení, s jmenovitým napětím 1000 V a jmenovitým proudem 24 A.
Tělo z termoplastu s třídou hořlavosti UL94 V0 a provozní teplotou -40105 °C neobsahuje ochranu Ex e ani interní propojení fází; nutné jsou ukončovací přepážky.
Proč si vybrat tuto svorku?
- Svorka je vyvedena v světle modré barvě, což usnadňuje orientaci v rozvodech.
- Poskytuje 2 připojovací místa pro jednoduché propojení dvou vodičů.
- Jednoúrovňová konstrukce s 1 patrem šetří místo na liště.
- Vhodná pro pevné i vícežilové vodiče v rozsahu 0,52,5 mm2.
- Pro laněné vodiče je doporučený průřez 0,51,5 mm2.
- Vyžaduje použití ukončovací přepážky pro správné zakončení řady.
Interní název produktu
Řadová svorka RSA 2,5 A – světle modrá
Podrobný popis produktuSvorka RSA 2,5 A SM
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství – boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menšíjinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
