Popis

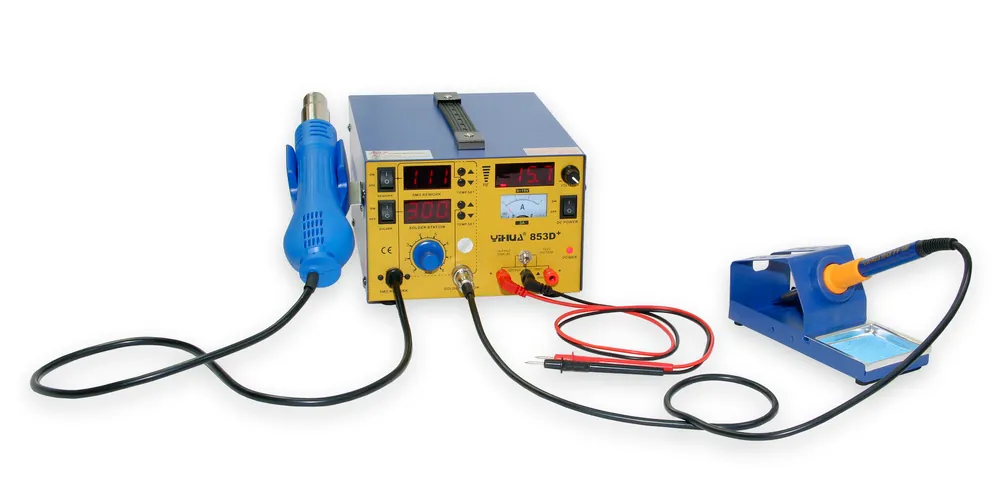

Moderní stanice kombinovaná s laboratorním zdrojem postavená na nové platformě vybudované kolem dvoujádrových procesorů Samsung, které umožňují rychlou odezvu Fuzzy Logic PID regulátoru teploty horkého vzduchu a hrotu mikropájky. Obvodové řešení stanice, konstrukční řešení stanice, kvalita komponent a stejně tak dílenské zpracování výrobků Yihua představuje posun oproti entry-level systémům řady 850 a 852. Popisovaná varianta „+“ je osazena ručičkovým měřidlem proudu a RF ukazatelem výkonu pro základní test koncových stupňů mobilních telefonů.
Horkovzdušná část je osazena 550W topným tělesem a turbínovým ventilátorem v rukojeti zaručujícím plynulý tok horkého vzduchu bez pulzací. Mikropájka používá nový typ pájecího pera s keramickou topnou vložkou o příkonu 50W a klasickými pájecími hroty kompatibilními s řadou 900 „T“.
Integrovaná zdrojová část představuje samostatně řízený plnohodnotný laboratorní zdroj napětí regulovaný v rozmezí 0-15V s aktivním chlazením. Ventilátor chlazení zdrojové části se spíná až při vysokém zatížení zdroje. Pokud není dochlazování stabilizačních prvků nutné, je ventilátor v klidu. Aktuální napětí na výstupních svorkách je zobrazeno na segmentovém displeji s dílkem 0,1V. Odebíraný proud odečtete na ručičkovém analogovém měřidle. Při překročení proudu 3A se zdroj vypne a k obnovení činnosti dojde automaticky po odpojení zátěže. Interní měřidlo napětí laboratorního zdroje je možné po přepnutí páčkového přepínače použít jako voltmetr. Činnost zdroje v tomto módu není nikterak ovlivněna. Pro práci s mobilními telefony je stanice vybavena měřičem RF výkonu v GSM a 3G.
Součásti balení: držák hotair rukojeti, stojánek na pájecí pero, horkovzdušné trysky o průměru 5, 7 a 10 mm (kruhový průřez), 12×12 mm (čtvercový průřez), kabely s měřícími hroty k voltmetru
Tato pájecí stanice je kompatibilní s širokou nabídkou pájecích hrotů řady 900 a horkovzdušných nástavců.
Parametry
| Horkuvzdušná stanice | |
|---|---|
| Typ | stolní |
| Výkon horkovzdušné spirály | 550 W |
| Ovládání teploty vzduchu | digitální (tlačítky) |
| Ukazatel teploty horkého vzduchu | digitální (displej) |
| Rozsah regulace teploty horkého vzduchu | 100 – 500 °C |
| Stabilizace teploty | měřením výstupní teploty |
| Typ generátoru foukaného vzduchu | turbína |
| Průtok vzduchu (regulovatelný) | 1 – 120 l/min |
| Ovládání průtoku vzduchu | analogový (potenciometrem) |
| Ukazatel průtoku vzduchu | ne |
| Funkce prodloužení životnosti spirály horkého vzduchu | ano |
| Mikropájka | ano |
| Desolder | ne |
| Odsávání zplodin od hrotu mikropájky | ne |
| Vakuová pinzeta | ne |
| Předehřev | ne |
| Laboratorní zdroj | ano |
| Hmotnost stanice [kg] | 4 kg |
| Hmotnost ruční části [g] | 190 g |
| Napájecí napětí | 230V/50Hz |
| Rozměry (šířka – výška – hloubka) [mm] | 195-140-250 mm |
| Mikropájka | |
| Výkon | 50 W |
| Ovládání teploty | digitální (tlačítky) |
| Ukazatel teploty | digitální (displej) |
| Rozsah regulace teploty | 200 – 500 °C |
| Funkce prodloužení životnosti hrotu | ne |
| Odpor hrotu proti zemnění | < 2 |
| Potenciál hrotu proti zemnění | < 2 mV |
| Pracovní napětí pro ohřev hrotu | 24 V |
| Výměnné hroty (typ) | klasické řada 900-T |
| Typ pájecího pera | YIHUA 907F |
| Laboratorní zdroj | |
| Druh zdroje | lineární |
| Připojení k počítači | ne |
| Počet kanálů | 1 |
| Symetrické napájení | ne |
| Režim zdroje | CV (Constant Voltage) |
| Měřidla | digitálníanalogová |
| Rozlišení měřidla napětí (dílek) D= | 100 mV |
| Rozlišení měřidla proudu (dílek) D= | 100 mA |
| Zvlnění napětí | < 1 mVrms |
| Stabilita | < 0,01±2mV |
| Izolační odpor | 20M |
| Proud | 3 A |
| Napětí | 15 V |
| Váha balení [kg]: | 4.7 kg |
Více parametrů
