Popis

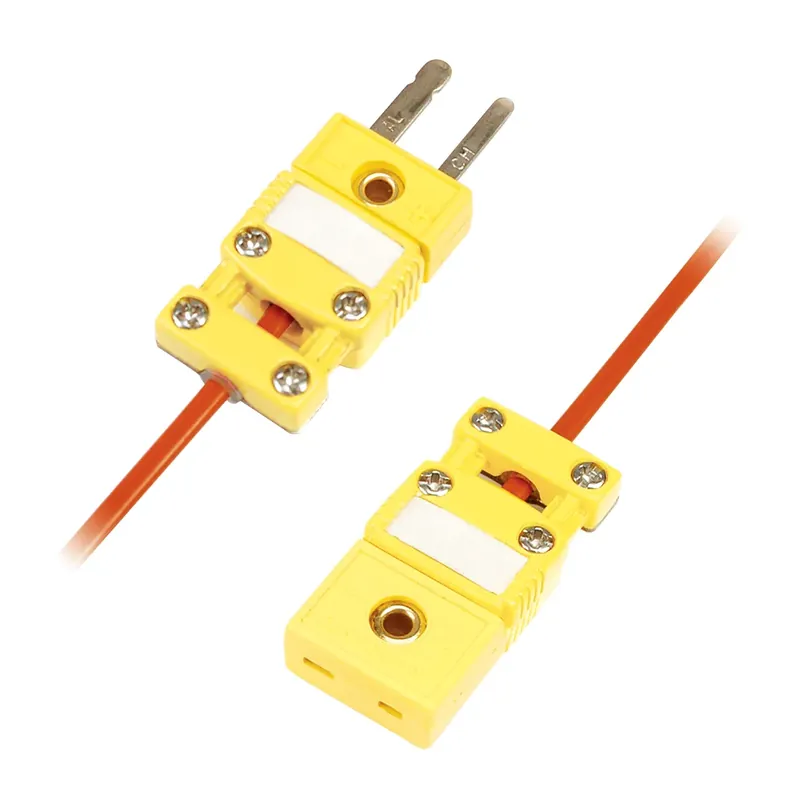

Termočlánkové konektory OMEGA SMPW-CC série jsou miniaturní, dvoupólové konektory s plochými piny, konstruované pro spojování termočlánkových drátů nebo instrumentace snímače teploty s regulátorem teploty nebo s panelem procesní automatizace s lidskou kontrolou a obsluhou (HMI). Konektory SMPW-CC jsou slučitelné s jinými dvoupólovými konektory obdobné miniaturní velikosti s nožovými kontakty nebo dutinkami a to jak se zásuvkou tak i zástrčkou.
Konektory SMPW-CC jsou určeny i pro použití s Pt100 a termistory, vyberte nekompenzovaný typ U.
(SMPW-CC-K-M, SMPW-CC-J-M, SMPW-CC-T-M, SMPW-CC-E-M, SMPW-CC-R/S-M, SMPW-CC-N-M, SMPW-CC-C-M, …)
(SMPW-CC-K-F, SMPW-CC-J-F, SMPW-CC-T-F, SMPW-CC-E-F, SMPW-CC-R/S-F, SMPW-CC-N-F, SMPW-CC-C-F, …)
Termočlánkové konektorové zástrčky/zásuvky jsou barevně značeny dle normy a kompenzovány termočlánkovými slitinami. Používají se následující typy: typ K (-Al +CH), typ J (-CO +IR), typ T (-CO +CP), typ E (-CO +CH), typ N (-NN +NP), typ R/S (-11 +CP), typ C (-CNX +CPX) a nekompenzovaný typ U (-CP +CP). Konektory jsou k dispozici s barevným značením podle ANSI, ASTM a IEC.
Poslední konstrukce termočlánkového konektoru SMPW-CC je ideální pro rychlé a snadné připojení termočlánkového kabelu nebo termočlánkového drátu pomocí sestavy kabelové příchytky. Víčko/úchytka obsahují čtyři šroubky zajištěné proti vypadnutí a tím je vyloučena jejich ztráta tak typická u tradiční kovové kabelové úchytky. Součástí jsou kovová zadní úchytka, kabelová průchodka s profilem proti vytržení.
Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
