Popis

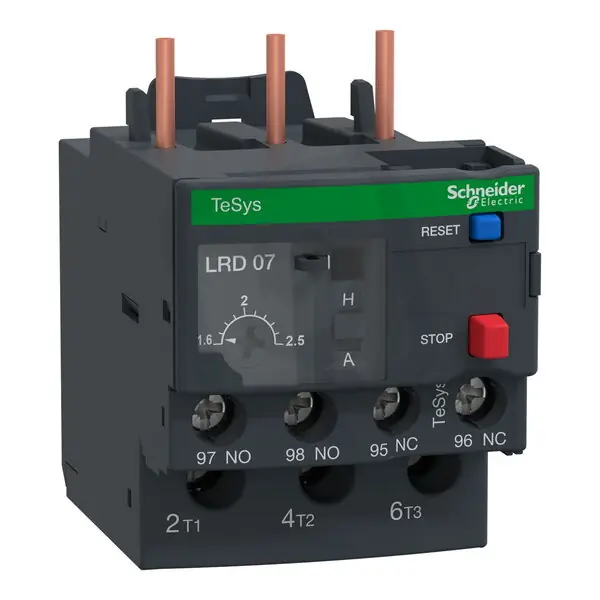

Schneider LRD07 Jisticí nadproudové relé tř.10A, pro Stykače D09-D38, 1,6-2,5A
Schneider LRD07 jisticí nadproudové relé z řady TeSys (EAN: 3389110346770) je určeno pro stykače D09D38 a nabízí nastavitelný proud v rozsahu 1,62,5 A.
Relé pracuje při max. provozním napětí 690 V, má pomocné kontakty 1× spínací, 1× rozpínací a 0× přepínacích kontaktů, třídu TŘÍDA 10 A, montáž přímá a hlavní elektrické připojení šroubové.
Proč zvolit toto nadproudové relé?
- Model Schneider LRD07 poskytuje ochranu motoru před nadproudem.
- Patří do produktové řady TeSys, určené pro průmyslové spínací aplikace.
- Má nastavitelný proud v rozsahu 1,62,5 A, což umožňuje přesné nastavení ochrany podle typu motoru.
- Je určeno pro stykače D09D38, takže se snadno integruje do stávajících sestav.
- Podporuje maximální provozní napětí 690 V, vhodné pro třífázové rozvody.
- Má spouštěcí třídu 10 A, která ovlivňuje časověproudové chování při přetížení.
Interní název produktu
LRD07 Jist.nadpr.r. tř.10A,pro styk.D09-
Podrobný popis produktuTeSys LRD -jisticí nadproudové relé – 2.5A/690V – rozsah nastavení teploty 1.6-2.5A – třída vypnutí 10A – pro ochranu 3fázových motorů 0.75kW@400V. Rozdílové zařízení s poruchou fáze a detekcí nerovnováhy zatížení. Poskytuje to volbu tepelného nastavení, manuálně-automatický reset přepínač, testovací selektor pro simulaci vypínacích, nulovacích a stop tlačítek, indikátor příznaku a 2 pomocné kontakty 1Z+1V pro signalizaci poruchy. Nastavení jsou chráněna průhledným krytem uzamykatelným zapečetěním. připojení šroubovými svorkami se přímo připojuje ke spodním svorkám 3-pólových stykačů LC1D09-D38. Instalace na lištu DIN nebo šroubovák upevnění, oddělená od stykače, s pouitím svorkovnice LAD7B106 (objednat samostatně). Certifikováno více standardů (IEC, UL, CSA, CCC, ATEX, Marine), splňuje požadavky norem Green Premium (RoHs/Reach).
