Popis

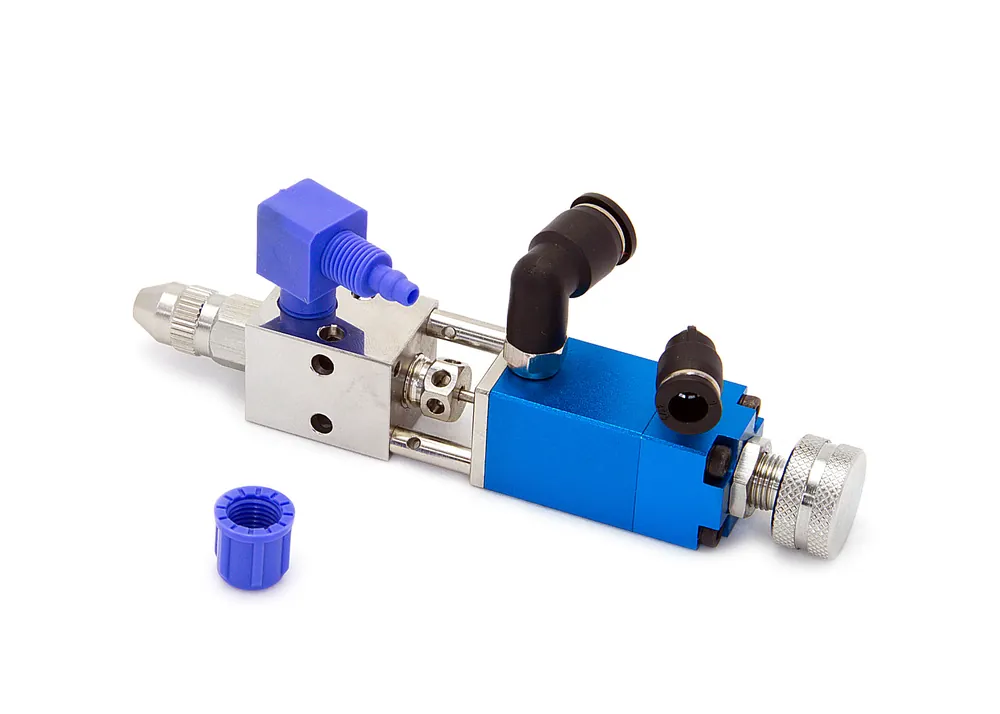

Jehlový ventil ovládaný dvojčinným pístovým mechanismem s aretovatelným šroubem pro jemné doladění průtoku dávkovaného materiálu. Pneumatické dávkování je ovládáno přívodem tlaku vzduchu do řídícího válce a to do prostoru nad pístem nebo naopak pod ním. Hadice pro přívod vzduchu k pístu se připojují pomocí rychlospojek standardu 1/4″ (6mm). Vysouvaná pístnice jehlovým zakončením uzavírá výpust a přesně reguluje dávkování kapaliny.
Ventil je vhodný pro dávkování středně viskózních kapalin i tekutin s nízkou viskozitou jako jsou pryskyřice a silikony. Pro řízení dávkování je možné spojit ventil s libovolným automatizovaným dávkovačem z naší nabídky. Dvojčinné ovládání pístu v tom případě zajištěno propojením pouze jedné řídící hadice a využívá se schopnosti dispenzorů vytvářet podtlak po ukončení dávky.
Dávkovaná látka přiváděná do ventilu musí být pod stálým konstantním tlakem; dávkovač je navržen pro použití s tlakovou nádobou.
Ventil je vhodný pouze pro celonerezové dávkovací jehly.
Parametry
| Vstupní tlak dávkované tekutiny | 110 bar |
| Tlak pro ovládání pístu | 16 bar |
| Připojení řídícího tlaku | 2 x rychlospojka F 1/4″ Johnguest |
| Připojení dávkované kapaliny | nátrubek 1/4″ a převlečná matice |
| Výstupní adaptér dávkovací jehly | Luer-lock, Luer-slip |
| Minimální dávka | 0,01 ml |
| Viskozita | <30000 cps |
| Provozní frekvence dávkování | < 300 bod/min |
| Rozměry | 130 x 21 x 21 mm |
| Váha balení [kg]: | 0.2 kg |
