Popis

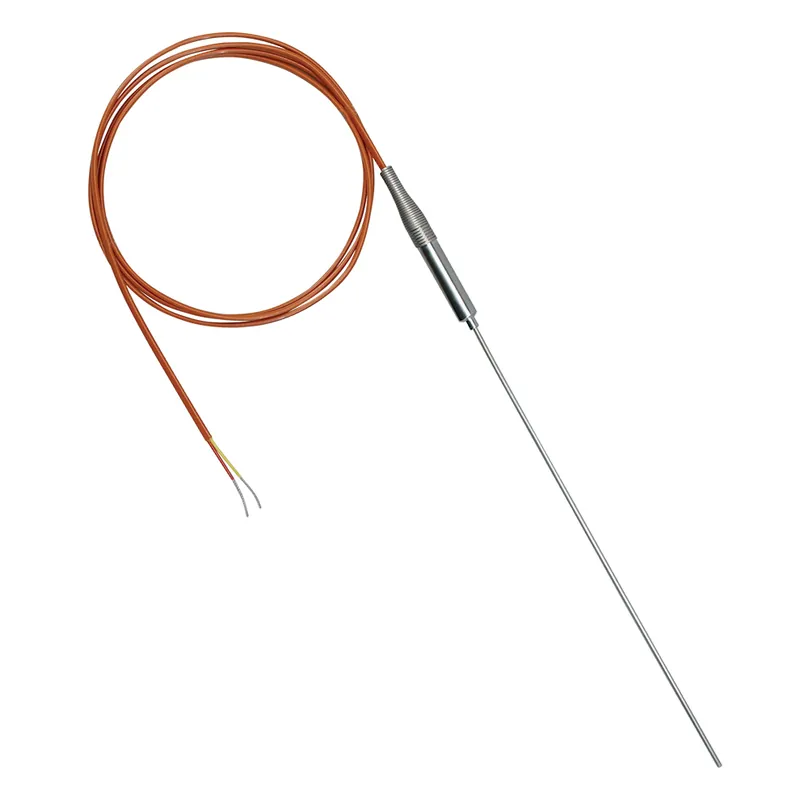

Teplotní sondy OMEGA s přechodkou nabízejí vhodný přechod z plášťového termočlánku do kompenzačního vedení s teflonovou izolací. Délka přechodky je 41.4 mm, s pružinkou délky 25 mm. Průměr přechodky pro sondy je 6,4 mm pro průměry sond 1,6 a 3,2 mm, 9,7 mm pro průměry sond 4,8 a 6,4 mm.
Sondy jsou dostupné také s pláštěm Super OMEGACLADXL.
Standardně dodáváno s holými odizolovanými konci. Sondu můžete objednat včetně montáže konektoru. Požadovaný konektor vložte do košíku společně se sondou. Konektor vybírejte viz „Příslušenství“ níže.
On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.
Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část „Ke stažení“
Možnosti konfigurace sondy:
TJ(1)-(2)(3)-(4)(5)-(6)(7)(8)
(1) Délka přívodu vybrat z:
36 pro délku 91cm (36 palců)
(2) Typ termočlánku vybrat z:
IC pro typ J
CA pro typ K
CX pro typ E
CP pro typ T
NN pro typ N (dostupný jen v provedeních pláště typu XL nebo IN)
(3) Materiál pláště vybrat z:
IN pro Inconel®
SS pro nerez ocel typu 304 (ostatní typy nerezi konzultujte s prodejním oddělením)
XL pro Super OMEGACLAD XL (dostupné jen s termočlánky typu K a N)
(4) Průměr pláště vybrat z:
116 pro průměr 1.6 mm
18 pro průměr 3.2 mm
316 pro průměr 4.8 mm
14 pro průměr 6.4 mm
(5) Měřící konec vybrat z:
E pro odizolovaný
G pro uzemněný
U pro neuzemněný
(6) Délka sondy vybrat z:
6 pro délku 15cm
12 pro délku 30cm
18 pro délku 45cm
24 pro délku 60cm)
(7) Provedení přívodu vybrat z:
Nic (nechte pole prázdné) pro -SB pro nerezové opředení
-BX pro armovaný kabel
-CC pro vysokoteplotní kabel
-CC-SB pro vysokoteplotní kabel s nerezovým opředením
-CC-BX pro vysokoteplotní kabel s armováním
-CC-XCIB pro velmi vysoké teploty / Nextel izolace a opředení z Inconelu
-CC-XSIB pro velmi vysoké teploty / křemičitá izolace a opředení z Inconelu
(8) Ukončení přívodu vybrat z:
Nic (nechte pole prázdné) pro holé odizolované konce
-OSTW-M pro konektor standardní velikosti typu zástrčka (samec)
-OSTW-F pro konektor standardní velikosti typu zásuvka (samice)
-SMPW-M pro konektor miniaturní velikosti typu zástrčka (samec)
-SMPW-F pro konektor miniaturní velikosti typu zásuvka (samice)
-LUG pro kompenzované nalisované oka
Poznámka: Všechny kombinace nemusí být správné, ověřte si správnost čísla modelu.
