Popis

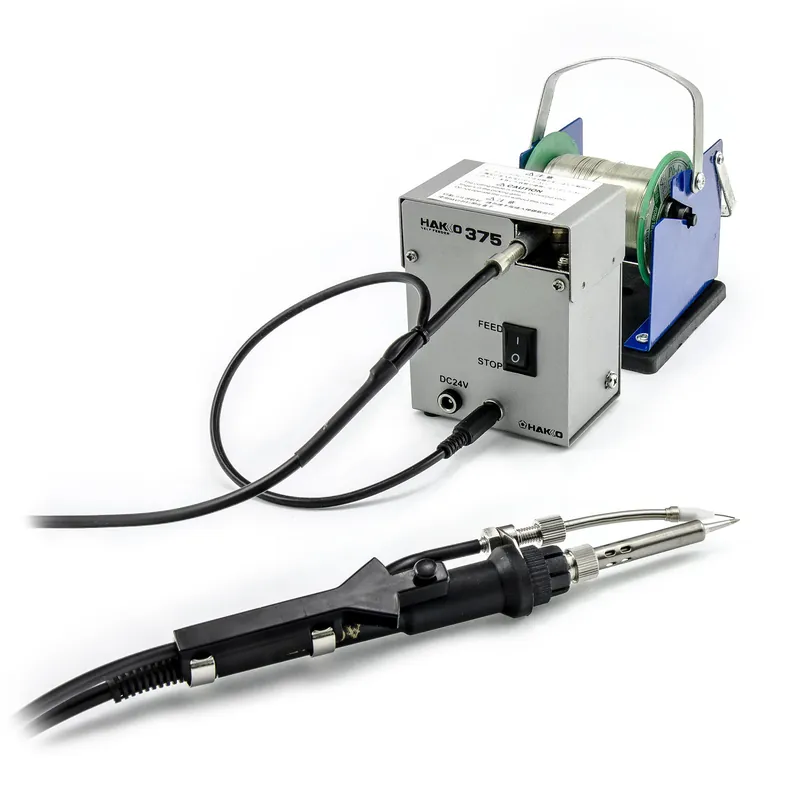

Kompaktní automatický systém nařezávání a dávkování trubičkového cínu průměru 1mm přímo k hrotu mikropájky HAKKO 375-04+. Podavač do cínu podélně nařezává V-drážku ostrým kruhovým nožem umístěným v podávacím mechanismu, který cín dále sune silikononým bowdenem až k hrotu mikropájky. Prořezem cínového drátu je zpřístupněn flux v jádru trubičky, což přispívá v některých aplikacích k plynulejšímu natavení slitiny na pájeném spoji (zejména při vysokoteplotní aplikaci, kde může odpařený flux z jádra způsobovat prskání).
Cín je distribuován silikonovým bowdenem s ovládacím tlačítkem, který se upevňuje na tělo mikropájky.
Samotné podávání cínu je spouštěno skrze ovládací tlačítko, které je umístěno u ústí podávacího bowdenu, tedy na rukojeti mikropájky. Díky tomuto řešení máte při pájení k dispozici druhou ruku a cín vždy ve zvoleném množství. Délka cínu závisí na délce stisku tlačítka. Rychlost podávání cínu je 27mm/s. Průměr trubičkového cínu, který umí podávací mechanismus zpracovávat, je primárně 1mm. Délka podávacího bowdenu je 80 cm.
Posun cínu je zajištěn bytelným celokovovým motorizovaným převodem s ozubenými koly, který si sám odmotává cín z cívky. Cívka s cínem musí být vložena na odvíjecí stojan, který není součástí výrobku.
Cín, mikropájka ani stojan na obrázku nejsou součástí balení.
K Hakko 375-04+ lze zakoupit také alternativní spínač – nožní pedál.
Nařezávač a podavač cínu Hakko 375 máme v nabídce i pro další průměry trubičkových cínů – 0.8mm a 1.2mm.
Parametry
| Automatický podavač cínu | |
|---|---|
| Průměr trubičkového cínu | 1 – 1 mm |
| Podávací délka (délka bovdenu) | 81 cm |
| Rychlost posunu | 27 – 27 mm/s |
| Ovládání posunu | pomocí spínače na bowdenu |
| Hmotnost | 0.7 kg |
| Rozměry (šířka – výška – hloubka) [mm] | 74-98-50 mm |
| Napájecí napětí | 230V/50Hz |
| Váha balení [kg]: | 0.9 kg |
