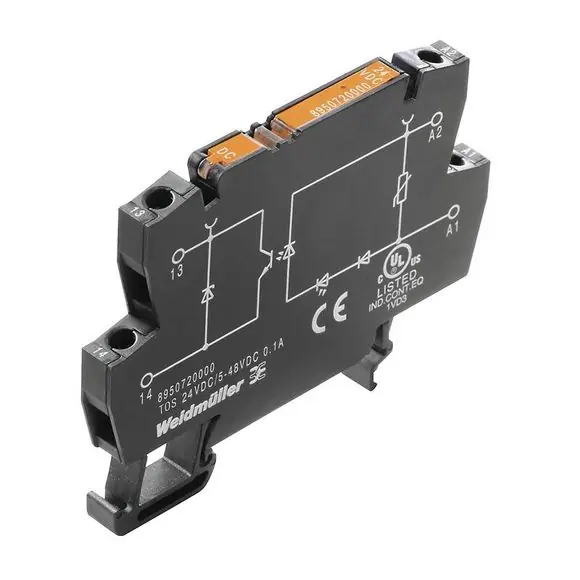

Popis
Rozměry a hmotnosti
Hloubka55 mmHloubka (v palcích)2,165 inchVýška74,4 mmVýška (v palcích)2,929 inchŠířka6,1 mmŠířka (v palcích)0,24 inchČistá hmotnost20,9 g
Teploty
Skladovací teplota-40 °C…80 °C Okolní teplota-20 °C60 °C Vlhkost595% rel. vlhkost, TU = 40 °C, bez kondenzace
Pravděpodobnost selhání
MTTF2 500 a
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu s výjimkou Výjimka ze směrnice RoHS (je-li použitelné/známo)7a, 7cI REACH SVHCLead 7439-92-1 SCIP9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9
Řídící strana
Jmenovité řídicí napětí24 V DC ±20 % Jmenovité řídicí napětí (řídící vstup)24 V DC ±20 % Jmenovitý řídicí proud7 mA DC Jmenovité výkonové údaje 170 mW Ukazatel stavuZelená LED Ochranný obvodVaristor
Ochrana před záměnou polarity Vstupní frekvence200 Hz
Strana zátěže
Rated switching voltage5-48 V DC Trvalý proud0.5 A (DC1) Rated switching current500 mA Kategorie zatíženíDC1 Max. spínací napětí, DC48 VOdložení zapnutí<20 µs Odložení vypnutí 600 µs Pokles napětí při max. zátěži< 1 V Svodový proud<10 µA Odolnost proti zkratuNe Ochranný obvod, strana zátěžeNulová dioda Typ kontaktu1 Spínací kontakt (Tranzistor) max. spínací výkon (DC ovládací napětí)200 Hz
Obecné údaje
Nosná lištaTS 35 Testovací tlačítko k dispoziciNo Barevnýčerná Komponent s klasifikací hořlavosti UL 94
|
Komponent: |
Kryt |
|
Klasifikace hořlavosti UL 94: |
V-0 |
Koordinace izolace
Jmenovité napětí300 VZávažnost znečištění2 Kategorie rázového napětíIII Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 3 mm Dielektrická pevnost, kontrolní strana – strana zátěže1,2 kVeff / 1 min. Impulse withstand voltage4 kV (1.2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. osvědčení (cULus)E223474
Data připojení
Metoda připojení vodičeŠroubové připojení Délka odizolování, jmenovité připojení9 mmUtahovací moment, min.0,4 NmUtahovací moment, max.0,6 NmRozsah sevření, jmenovité připojení2,5 mm²Upínací rozsah, min.0,5 mm²Upínací rozsah, max.4 mm²Průřez propojení AWG, min.AWG 20 Průřez propojení AWG, max.AWG 12 Průřez vodiče, pevný, min.0,5 mm²Průřez vodiče, pevný, max.4 mm²Průřez připojení vodičů, jemně stáčené, min.0,5 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min. (AWG)AWG 20 Průřez připojení vodičů, jemně stáčené, max. (AWG)AWG 12 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,5 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.1,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.1,5 mm²Velikost nože0,6 x 3,5 mm
