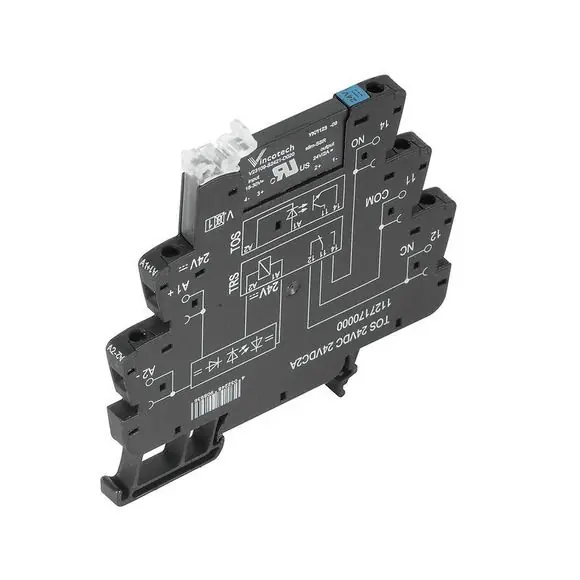

Popis
Rozměry a hmotnosti
Hloubka87,8 mmHloubka (v palcích)3,457 inchVýška89,6 mmVýška (v palcích)3,528 inchŠířka6,4 mmŠířka (v palcích)0,252 inchČistá hmotnost31,4 g
Teploty
Skladovací teplota-40 °C…70 °C Okolní teplota-20 °C60 °C Vlhkost595% rel. vlhkost, TU = 40 °C, bez kondenzace
Pravděpodobnost selhání
MTTF3 765 a
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu s výjimkou Výjimka ze směrnice RoHS (je-li použitelné/známo)7a, 7cI REACH SVHCLead 7439-92-1 SCIP9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9
Jmenovité údaje UL
Okolní teplota (provozní), max.60 °CPrůřez připojení AWG, min.AWG 26 Průřez připojení AWG, max.AWG 14 Typ vodičepevný měděný vodič
flexibilní měděný vodič Utahovací moment, max.0,4 NmÚroveň závažnosti znečištění2
Řídící strana
Jmenovité řídicí napětí24 V DC ±20 % Jmenovitý řídicí proud10 mA DC ±20 % Jmenovité výkonové údaje280 mW Ukazatel stavuZelená LED Ochranný obvodNulová dioda
Ochrana před záměnou polarity Vstupní frekvence300 Hz Napětí cívky náhradního relé se liší od jmenovitého řídicího napětíNe Napětí cívky náhradního relé24 V DC
Strana zátěže
Rated switching voltage3… 48 V DC Trvalý proud0.1 A Rated switching current100 mA Odložení zapnutí<50 µs Odložení vypnutí<600 µs Pokles napětí při max. zátěži 1 V Svodový proud<10 µA Min. spínací proud500 µAOdolnost proti zkratuNe Ochranný obvod, strana zátěžeNulová dioda Typ kontaktu1 Spínací kontakt (Bipolární tranzistor) max. spínací výkon (DC ovládací napětí)300 Hz
Obecné údaje
Nosná lištaTS 35 Testovací tlačítko k dispoziciNo Barevnýčerná Komponent s klasifikací hořlavosti UL 94
|
Komponent: |
Kryt |
|
Klasifikace hořlavosti UL 94: |
V-0 |
|
Komponent: |
Příchytka |
|
Klasifikace hořlavosti UL 94: |
V-0 |
Koordinace izolace
Jmenovité napětí300 VZávažnost znečištění2 Kategorie rázového napětíIII Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 5,5 mm Dielektrická pevnost, kontrolní strana – strana zátěže2,5 kVeff Dielektrická pevnost k montážní liště4 kVeff / 1 min. Impulse withstand voltage6 kV (1,2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. osvědčení (DNV)TAA00001E5 Č. osvědčení (cULus)E141197
Data připojení
Metoda připojení vodičeŠroubové připojení Délka odizolování, jmenovité připojení8 mmUtahovací moment, max.0,4 NmRozsah sevření, jmenovité připojení1,5 mm²Upínací rozsah, min.0,14 mm²Upínací rozsah, max.2,5 mm²Průřez propojení AWG, min.AWG 26 Průřez propojení AWG, max.AWG 14 Průřez vodiče, pevný, min.0,14 mm²Průřez vodiče, pevný, max.2,5 mm²Průřez vodiče, pevným, min. (AWG)AWG 26 Průřez vodiče, pevným, max. (AWG)AWG 14 Průřez připojení vodičů, jemně stáčené, min.0,14 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min. (AWG)AWG 26 Průřez připojení vodičů, jemně stáčené, max. (AWG)AWG 14 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,25 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.2,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,25 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.2,5 mm²Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.0,5 mm²Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.1 mm²Velikost noževelikost PH0
