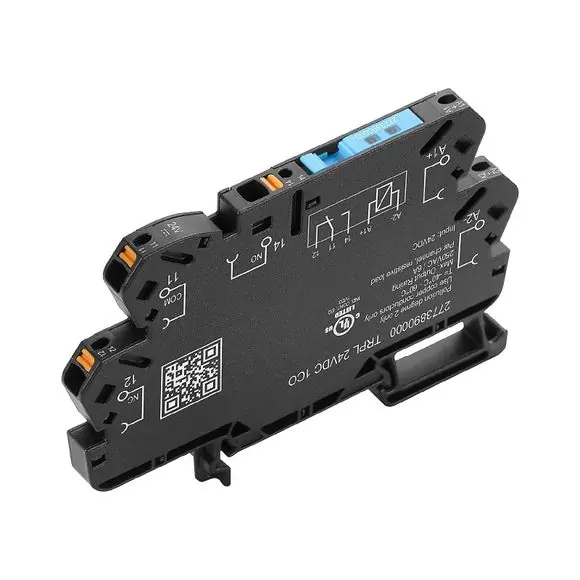

Popis
Rozměry a hmotnosti
Hloubka62,5 mmHloubka (v palcích)2,461 inchVýška89,4 mmVýška (v palcích)3,52 inchŠířka6,4 mmŠířka (v palcích)0,252 inchČistá hmotnost28,19 g
Teploty
Skladovací teplota-40 °C…85 °C Okolní teplota-40 °C60 °C VlhkostRelativní vlhkost 5-85%, Tu = 40 °C, bez kondenzace
Shoda produktu s prostředím
Stav souladu se směrnicí RoHSV souladu s výjimkou Výjimka ze směrnice RoHS (je-li použitelné/známo)7a, 7cI REACH SVHCLead 7439-92-1 SCIP75e5f661-708e-44b0-9fc2-4f6c675b3b71
Řídící strana
Jmenovité řídicí napětí24 V DC ±20 % Jmenovitý proud DC11 mA Jmenovité výkonové údaje264 mW Ukazatel stavuZelená LED Ochranný obvodNulová dioda
Ochrana před záměnou polarity
Strana zátěže
Rated switching voltage250 V AC Trvalý proud6 A Max. četnost spínání při jmenovité zátěži0,1 HzMax. spínací napětí, AC250 VMax. spínací napětí, DC250 VMin. spínací výkon1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V Špičkový proud20 A / 20 ms AC spínací výkon (odporový), max.1500 VA DC spínací výkon (odporový), max.144 W @ 24 V Odložení zapnutí<7 ms Odložení vypnutí 4 ms Typ kontaktu1 CO contact (AgNi) Mechanická životnost5x 106 spínací cykly
Obecné údaje
Provozní nadmořská výška 2000 m
nad hladinou moře Nosná lištaTS 35 Testovací tlačítko k dispoziciNo Indikátor pozice mechanického přepínačeNe Barevnýčerná Komponent s klasifikací hořlavosti UL 94
|
Komponent: |
Kryt |
|
Klasifikace hořlavosti UL 94: |
V-0 |
|
Komponent: |
Stavový indikátor relé |
|
Klasifikace hořlavosti UL 94: |
V-2 |
|
Komponent: |
Posunovač |
|
Klasifikace hořlavosti UL 94: |
V-0 |
Koordinace izolace
Jmenovité napětí300 VZávažnost znečištění2 Kategorie rázového napětíIII Uvolnění a povrchové vzdálenosti, kontrolní strana – strana zátěže 6 mm Dielektrická pevnost, kontrolní strana – strana zátěže4 kVeff / 1 min. Typ izolace u vstupu a výstupuvyztužená izolace Dielektrická pevnost otevřeného kontaktu1 kVeff / 1 min Dielektrická pevnost k montážní liště4 kVeff / 1 min. Impulse withstand voltage6 kV (1,2/50 µs) Stupeň krytíIP20
Další detaily o certifikacích / normách
Č. osvědčení (cULus)E141197
Data připojení
Metoda připojení vodičePUSH IN Délka odizolování, jmenovité připojení9 mmRozsah sevření, jmenovité připojení1,5 mm²Upínací rozsah, min.0,14 mm²Upínací rozsah, max.2,5 mm²Průřez propojení AWG, min.AWG 26 Průřez propojení AWG, max.AWG 14 Průřez vodiče, pevný, min.0,5 mm²Průřez vodiče, pevný, max.1,5 mm²Průřez vodiče, pevným, min. (AWG)AWG 26 Průřez vodiče, pevným, max. (AWG)AWG 14 Průřez připojení vodičů, jemně stáčené, min.0,35 mm²Průřez připojení vodičů, jemně stáčené, max.2,5 mm²Průřez připojení vodičů, jemně stáčené, min. (AWG)AWG 26 Průřez připojení vodičů, jemně stáčené, max. (AWG)AWG 14 Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.0,14 mm²Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.1,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), min.0,5 mm²Průřez vodiče, pružný, AEH (DIN 46228-1), max.1,5 mm²Velikost nože0,6 x 3,5 mm
