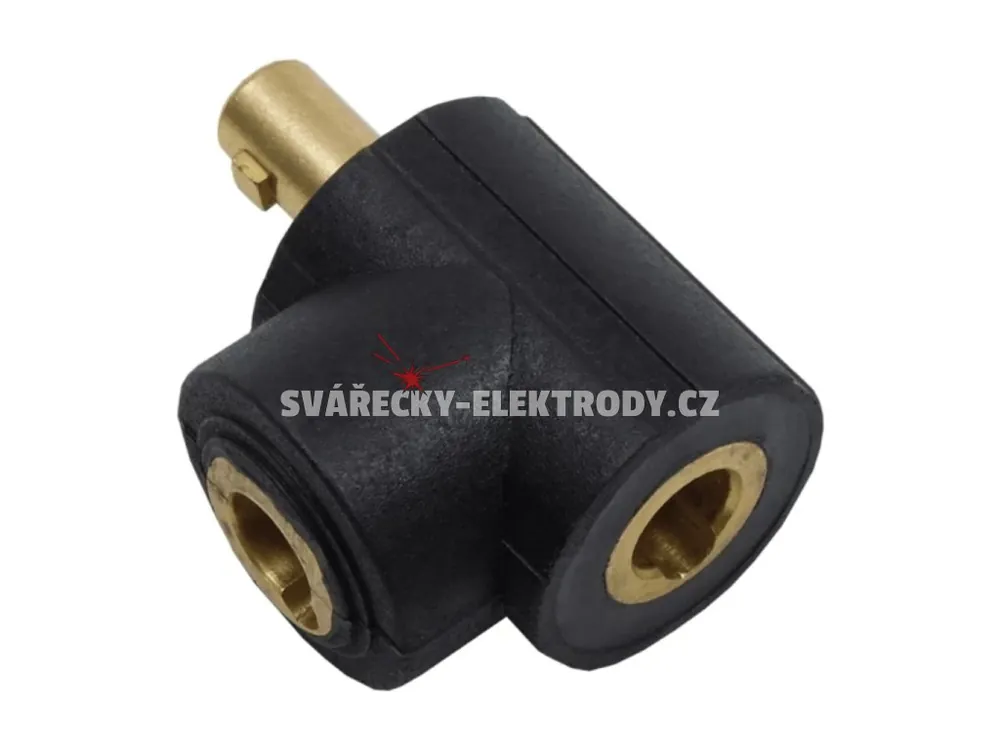

Úhlová rozbočovací spojka (kabelový splitter) pro paralelní zapojení dvou svařovacích kabelů. 1× zástrčka, 2× zásuvka. Připojení OKC 50-95.
Popis
Robustní rozbočovací spojka svařovacích kabelů ESAB se standardizovaným připojením OKC 50-95, kompatibilní se všeobecně používaným standardizovaným připojením DINSE (např. BINZEL ABIPLUG). Je osazena jednou zástrčkou (samec) a dvěma zásuvkami (samice).
Spojka se používá k rozdělení jednoho výstupu svařovacího zdroje na dvě kabelová vedení. Úhlové provedení usnadňuje vedení kabelů a omezuje jejich mechanické namáhání v místě připojení.
Specifikace
- Připojení OKC 50-95
- 1× zástrčka (samec) – průměr kolíku 13 mm
- 2× zásuvka (samice) – průměr otvoru 13 mm
- Maximální zatížení 500 A (v závislosti na zatěžovateli a průřezu připojených kabelů)
- Originální příslušenství ESAB
Použití
- Paralelní zapojení dvou svařovacích kabelů: spojka umožňuje rozdělit jeden výstup svařovacího zdroje do dvou paralelních kabelových větví.
- Snížení úbytku napětí při dlouhém vedení: při svařování vysokými proudy na velké vzdálenosti lze použitím dvou paralelních kabelů snížit celkový odpor vedení, úbytek napětí a tepelné zatížení kabelů.
- Připojení dvou typů příslušenství: umožňuje mít k jednomu výstupu připojeny například držák obalených elektrod a TIG hořák nebo jiné kompatibilní svařovací příslušenství bez nutnosti neustálého přepojování kabelů.
- Zdvojené připojení zpětného vedení: lze využít také pro připojení dvou zemnicích kleští / dvou zpětných svařovacích kabelů například u rozměrných svařenců.
